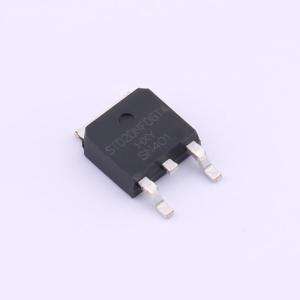

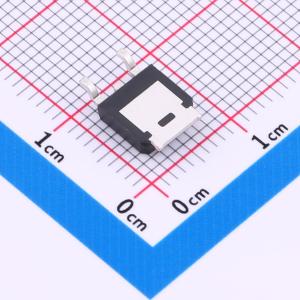

温馨提醒：图片仅供参考，商品以实物为准
STD20NF06T4-HXY
1个N沟道 耐压:60V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 型号STD20NF06T4 的N沟道MOS管采用标准TO-252-2L封装，专为高功率应用设计。该器件支持60V的额定电压VDSS，能承载高达20A的连续电流ID，确保在大电流场景下的稳定工作。其导通电阻RD(on)低至27mΩ，有助于提升系统能效，降低功耗。这款MOS管适用于电源转换、电机驱动、快速开关控制等场合，是构建高效节能电子设备的核心组件之一。
- 商品型号
- STD20NF06T4-HXY
- 商品编号
- C22366765
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.3845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 32mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.355nF | |
| 反向传输电容(Crss) | 49pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
