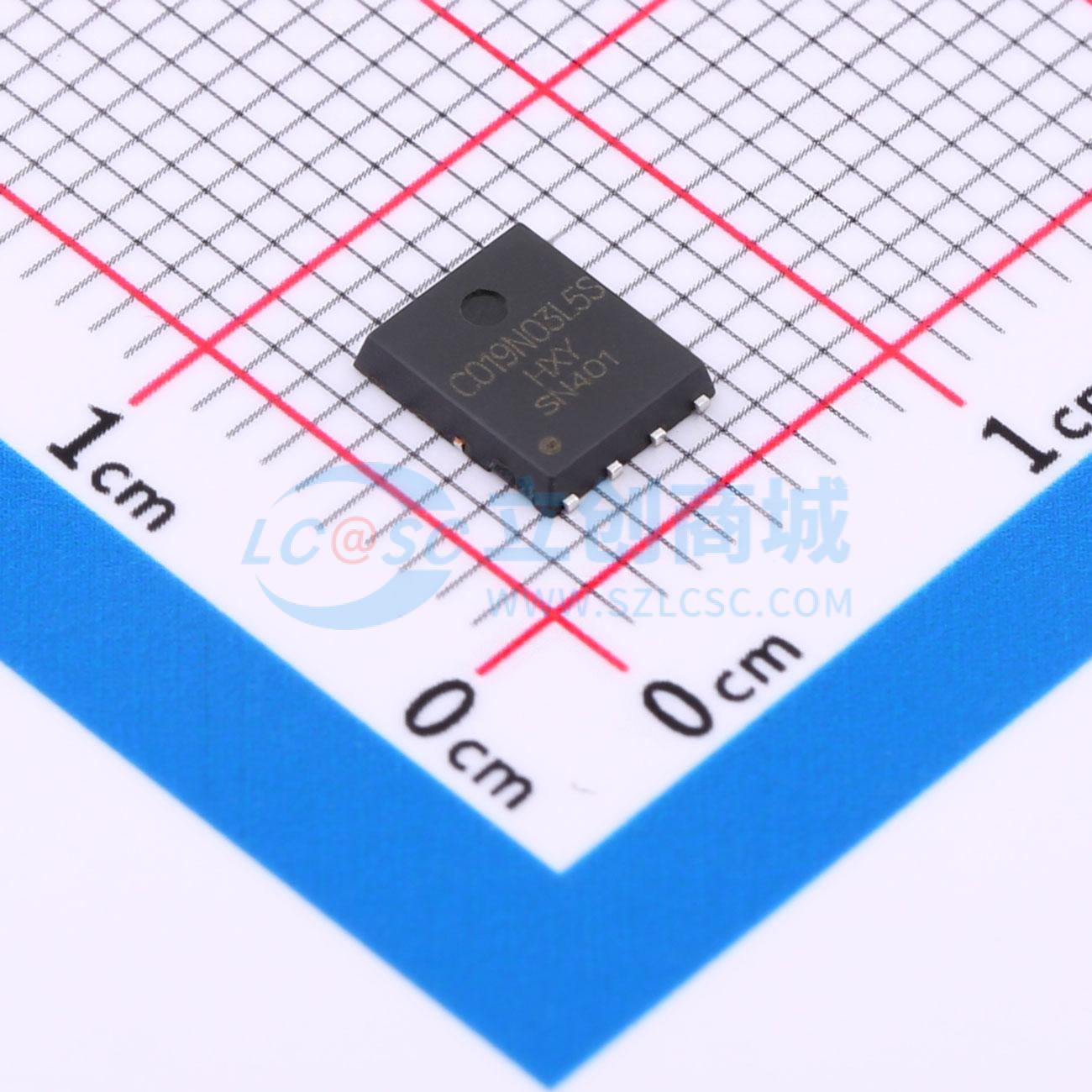

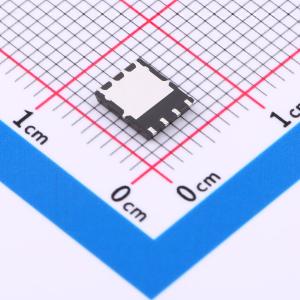

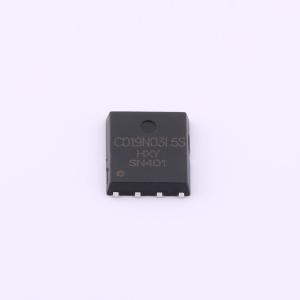

温馨提醒：图片仅供参考，商品以实物为准
ISC019N03L5S-HXY
1个N沟道 耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISC019N03L5S 型号N沟道MOS管，采用紧凑型DFN5X6-8L封装，具备优良的散热性能与高集成度，特别适合现代电子设备的小型化需求。该器件额定电压VDSS为30V，支持高达150A的连续电流ID，凭借其2mR的超低导通电阻，显著提升了能源转换效率和系统性能。
- 商品型号
- ISC019N03L5S-HXY
- 商品编号
- C22366633
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.143333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V | |
| 耗散功率(Pd) | 187W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 56.9nC@10V | |
| 输入电容(Ciss) | 4.345nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 340pF |
商品概述
CSD16321Q5采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V，ID = 150 A
- RDS(ON) < 2.4 mΩ，VGS = 10 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
