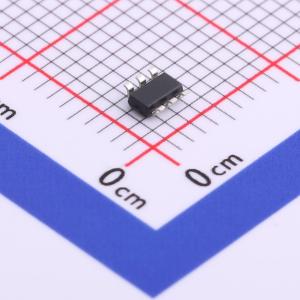

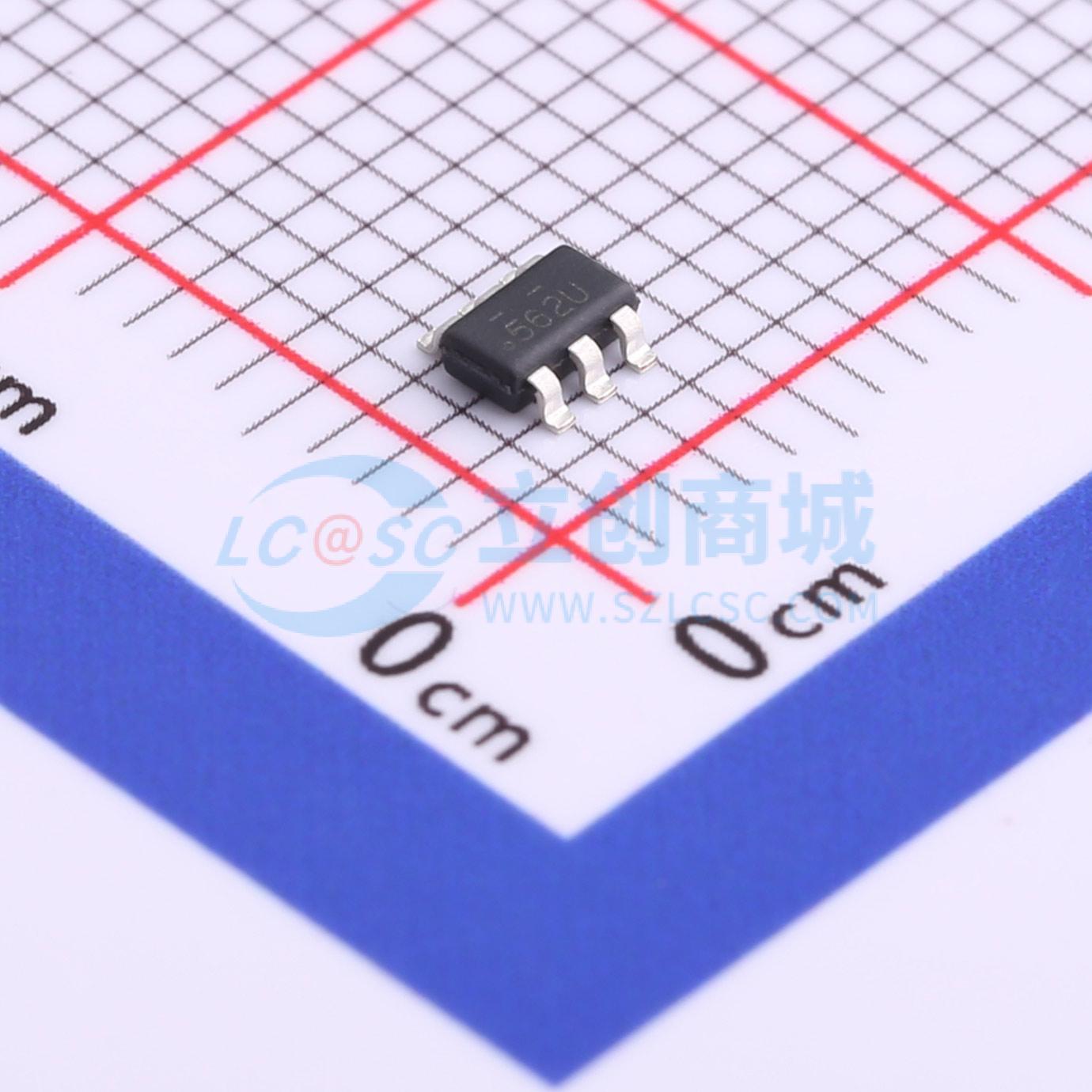

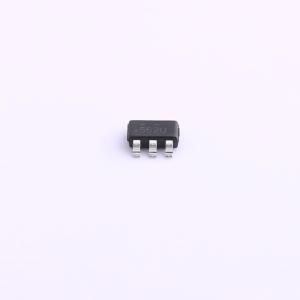

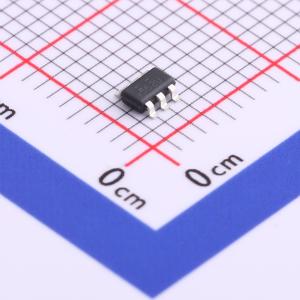

FDC5612实物图
  • FDC5612商品缩略图
  • FDC5612商品缩略图
  • FDC5612商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDC5612

1个N沟道 耐压:60V 电流:4.3A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
此 N 沟道 MOSFET 专为提高 DC/DC 转换器的总体效能而设计,可以使用同步开关 PWM 控制器,也可以使用传统开关 PWM 控制器。与具有相当的 RDS(ON) 规格的其他 MOSFET 相比,此类 MOSFET 开关速度更快,门极电荷更低。因此,该 MOSFET 驱动简单,也更安全(即使在非常高的频率下亦是如此),DC/DC 电源设计具有更高的总体效能。
品牌名称
onsemi(安森美)
商品型号
FDC5612
商品编号
C236886
商品封装
SuperSOT-6​
包装方式
编带
商品毛重
0.042克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)60V
连续漏极电流(Id)4.3A
导通电阻(RDS(on))55mΩ@10V
耗散功率(Pd)1.6W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)18nC@10V
输入电容(Ciss)650pF
反向传输电容(Crss)35pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)80pF

商品概述

这款N沟道MOSFET专为提高采用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似RDS(ON)规格的其他MOSFET相比,这些MOSFET具有更快的开关速度和更低的栅极电荷。 其结果是,该MOSFET易于驱动且驱动更安全(即使在非常高的频率下),并且能使DC/DC电源设计具有更高的整体效率。

商品特性

  • 4.3 A、60 V。在VGS = 10 V时,RDS(ON) = 0.055 Ω
  • 在VGS = 6 V时,RDS(ON) = 0.064 Ω
  • 低栅极电荷(典型值为12.5 nC)。
  • 快速开关速度。
  • 高性能沟槽技术,实现极低的RDS(ON)。
  • SuperSOT - 6封装:占位面积小(比标准SO - 8小72%);外形低矮(厚度为1 mm)。
