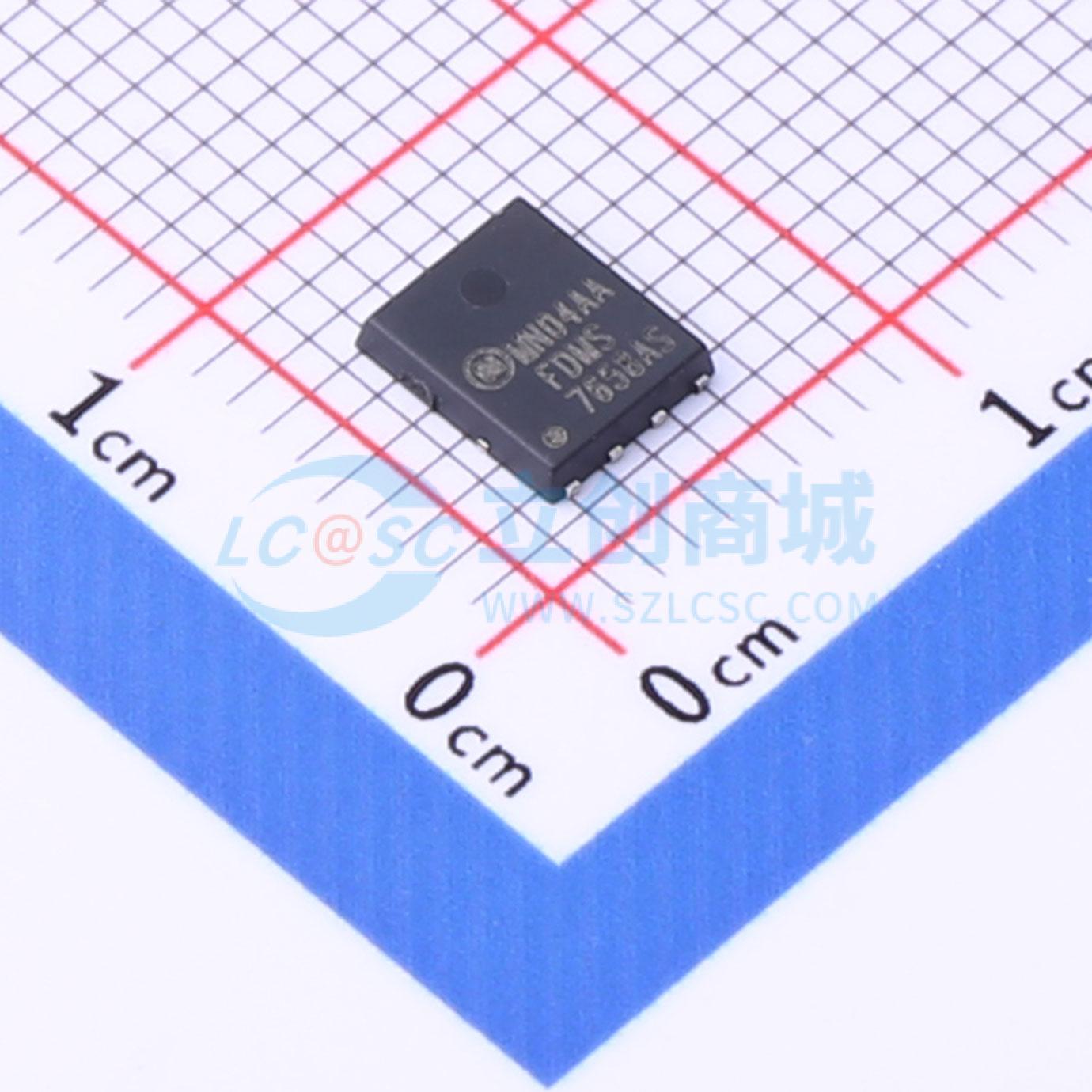

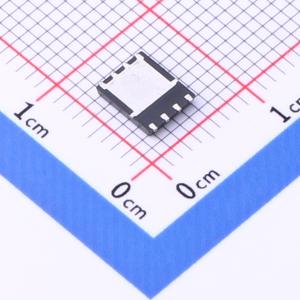

温馨提醒：图片仅供参考，商品以实物为准
FDMS7658AS
N沟道 耐压:30V 电流:176A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FDMS7658AS 适用于最大程度降低电源转换应用中的损耗。同时结合了硅和封装技术的发展，可提供最低的 rDS(on)，同时保持卓越的开关性能。此器件还增加了高效单片肖特基体二极管的优点。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS7658AS
- 商品编号
- C236896
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 176A | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 89W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 109nC@10V | |
| 输入电容(Ciss) | 7.35nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.685nF |
商品概述
这款N沟道逻辑电平MOSFET是低压和电池供电应用的高效解决方案。该器件采用仙童半导体公司先进的PowerTrench®工艺，可将导通电阻降至最低，以优化功耗。它们非常适合对在线功率损耗要求严苛的应用。
商品特性
- 在 VGS = 10 V、ID = 28 A 时,最大 rDS(on) = 1.9 m Ω
- 在 VGS = 7 V、ID = 26 A 时,最大 rDS(on) = 2.2 m Ω
- 先进的封装与硅技术结合,实现低RDS(ON)和高效率
- SyncFETTM 肖特基体二极管
- MSL1 坚固封装设计
- 100% 进行 UIL 测试
- 符合 RoHS 标准
应用领域
- DC/DC 转换器的同步整流器
- 笔记本电脑 Vcore/ GPU 低端开关
- 网络负载点低端开关
- 电信次级侧整流
