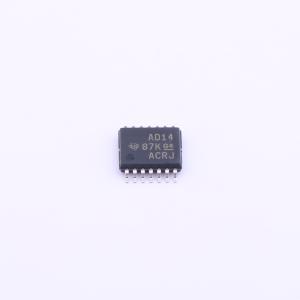

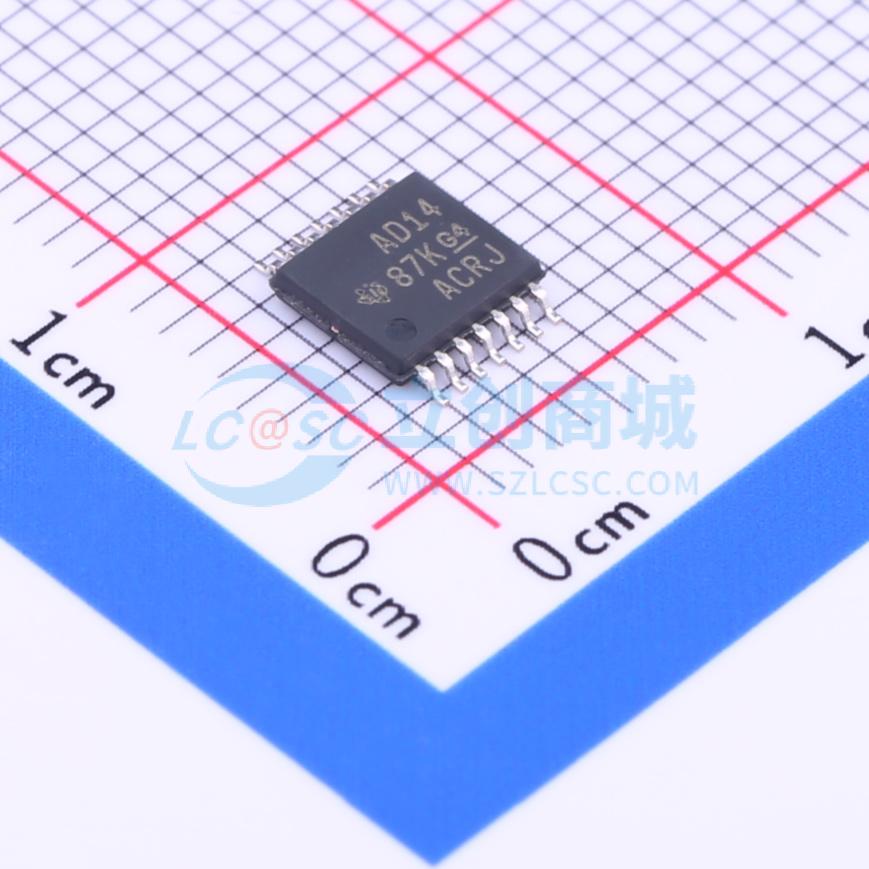

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT14PWR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT14PWR
- 商品编号
- C194483
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.4V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 11.5ns@5V,50pF | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
SN54ACT14、SN74ACT14为施密特触发反相器器件，单个器件包含六个独立反相器，实现布尔功能Y=非A；由于施密特作用，器件对正向输入信号和负向输入信号具备不同的输入阈值。
商品特性
- 工作电源电压范围为4.5V~5.5V
- 输入可承受电压最高可达5.5V
- 5V电压下最大传输延迟tpd为11ns
- 输入兼容TTL电平
- 器件经过温度补偿，可对斜率极缓的输入斜坡信号触发，仍可输出干净无抖动的输出信号
- 相比传统反相器具备更大的噪声容限
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~VCC+0.5V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- VCC或GND的连续电流范围为±200mA
- 不同封装热阻抗参数：D封装86℃/W、DB封装96℃/W、N封装80℃/W、NS封装76℃/W、PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须连接至VCC或GND，以保证器件正常工作
- 提供J、W、D、DB、N、NS、PW、FK多种封装可选
