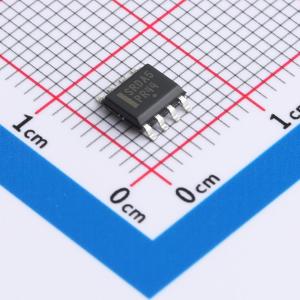

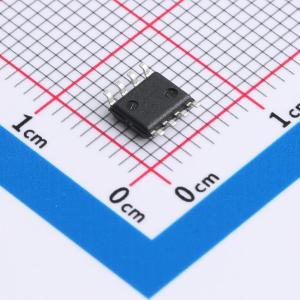

温馨提醒：图片仅供参考，商品以实物为准
SRDA05-4R2G
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SRDA05−4浪涌保护器旨在保护连接到高速通信线路的设备免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。SRDA05−4R2是一款低电容浪涌保护二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备免受静电放电事件或瞬态过电压情况造成的损坏。由于其电容较低，可用于高速I/O数据线。SRDA05−4R2的集成设计将浪涌额定、低电容转向二极管和浪涌保护二极管集成在一个封装（SO−8）中。如果出现瞬态情况，转向二极管会将瞬态电流引导至电源的正轨或接地。浪涌保护器件可保护电源线免受电压过高的影响，避免损坏电源和其他下游组件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SRDA05-4R2G
- 商品编号
- C233430
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
SRDA05−4浪涌保护器旨在保护连接到高速通信线路的设备免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。SRDA05−4R2是一款低电容浪涌保护二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备免受静电放电事件或瞬态过电压情况造成的损坏。由于其电容较低，可用于高速I/O数据线。SRDA05−4R2的集成设计将浪涌额定、低电容转向二极管和浪涌保护二极管集成在一个封装（SO−8）中。如果出现瞬态情况，转向二极管会将瞬态电流引导至电源的正轨或接地。浪涌保护器件可保护电源线免受电压过高的影响，避免损坏电源和其他下游组件。
商品特性
- SO−8封装
- 峰值功率 - 500瓦（8x20微秒）
- 静电放电等级：IEC 61000−4−2（ESD）15 kV（空气）、8 kV（接触）；IEC 61000−4−4（EFT）40 A（5/50纳秒）；IEC 61000−4−5（雷击）23（8/20秒）
- UL可燃性等级为94 V−0
- 提供无铅封装
应用领域
- 高速通信线路保护
- 通信系统
- 计算机
- 计算机外设
- 高速I/O数据线
