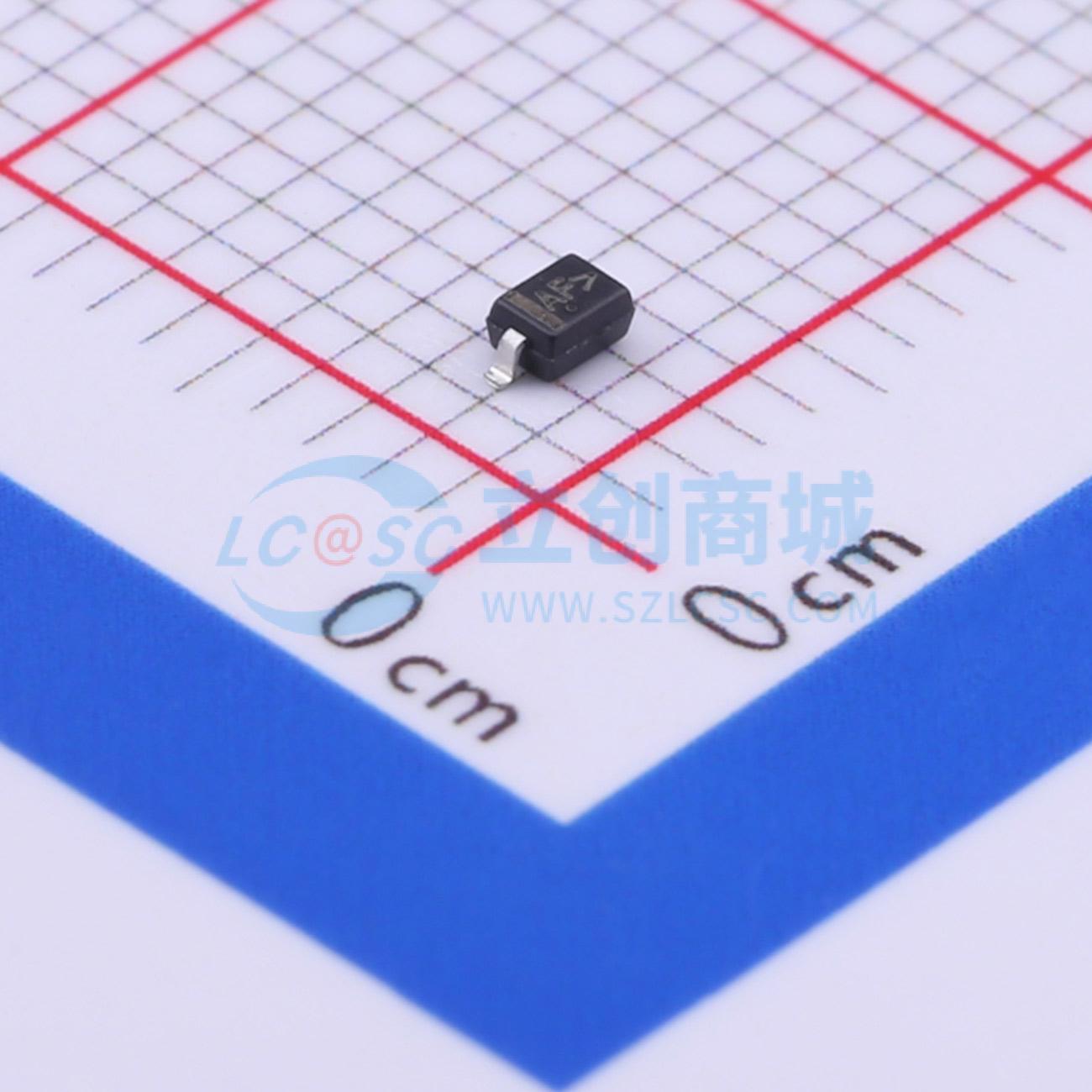

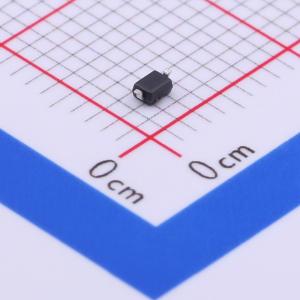

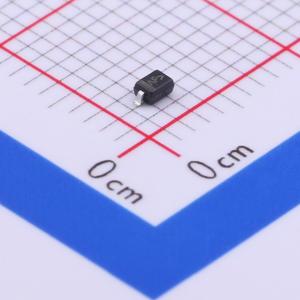

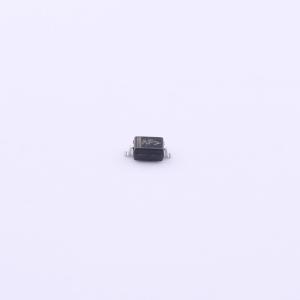

ESD7351HT1G
单向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD7351系列旨在保护需要超低电容的电压敏感元件，使其免受ESD和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些元件成为电路板空间有限的设计中ESD保护的理想选择。由于其电容低，适用于USB 2.0高速等高频设计以及天线线路应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7351HT1G
- 商品编号
- C233436
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
ESD7351系列旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其电容低，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 低电容（最大0.6 pF，I/O到地）
- 低钳位电压
- 耐受电压：3.3V
- 低泄漏电流
- 响应时间 < 1 ns
- 低动态电阻 < 1Ω
- 符合IEC61000-4-2 4级ESD保护标准
- 汽车及其他有独特场地和控制变更要求的应用采用SZ前缀；符合AEC-Q101标准并具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- RF信号ESD保护
- RF开关、功率放大器（PA）和天线ESD保护
- 近场通信
