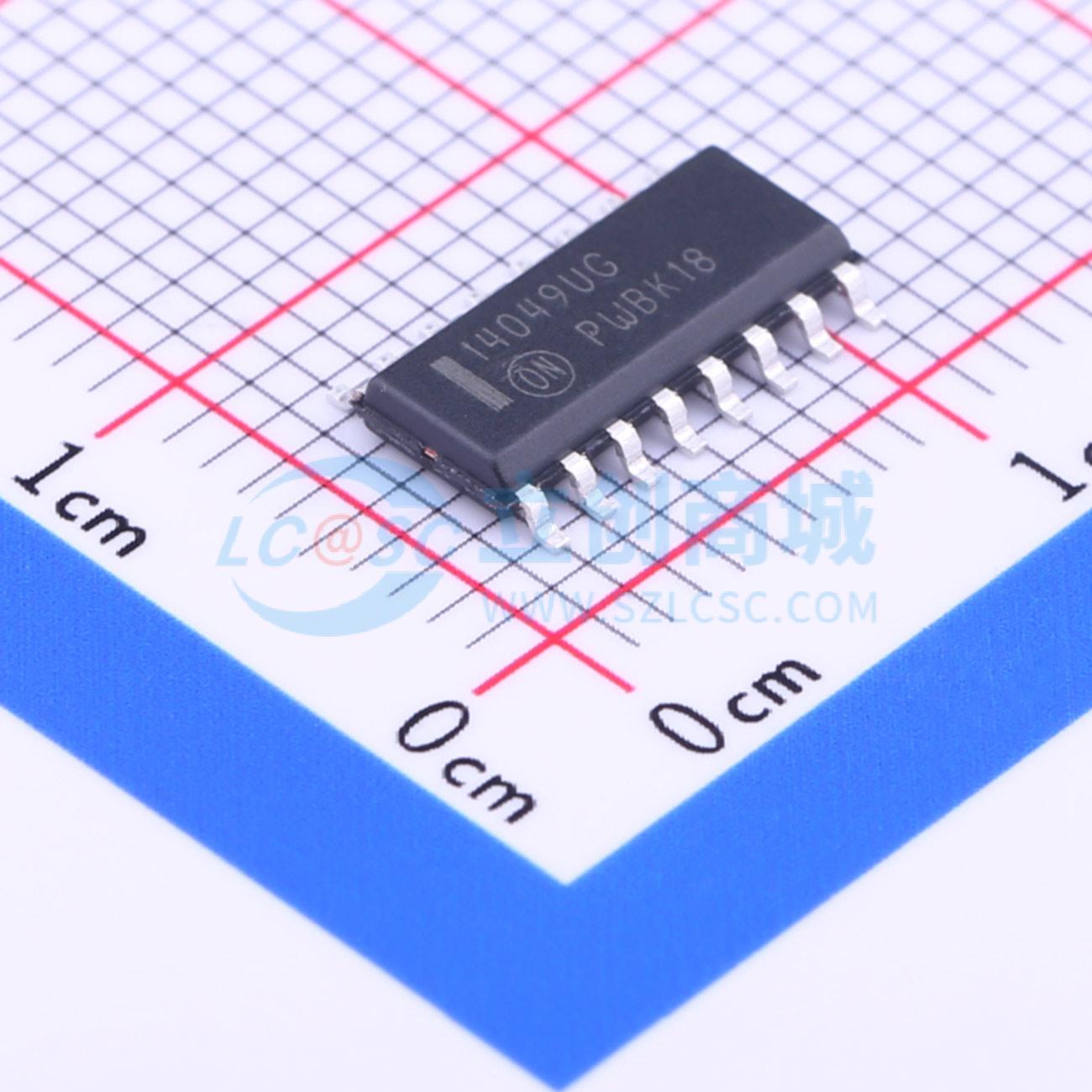

温馨提醒：图片仅供参考，商品以实物为准
MC14049UBDR2G
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC14049UB 六路逆变器缓冲器采用一个单片结构，使用 MOS P 沟道和 N 沟道增强型器件进行构造。此互补 MOS 器件主要用于需要低功耗和/或高抗扰度的场合。此器件仅使用一个电源电压 VDD 即可提供逻辑电平转换。该输入信号高电平 VIH 可能超过逻辑电平转换的 VDD 电源电压。当器件用作 CMOS 至 TTL DTL 转换器（VDD = 5.0 V，VOL 0.4 V IOL 3.2 mA）时，可以驱动两个 TTL DTL 负载。请注意，此器件内部未联接引脚 13 和 16 因此，与这些端子联接不会影响电路运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14049UBDR2G
- 商品编号
- C233449
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 输入高电平(VIH) | 4V~12.5V | |
| 输入低电平(VIL) | 1V~2.5V | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | 4000B系列 | |
| 工作温度 | -55℃~+125℃ |
