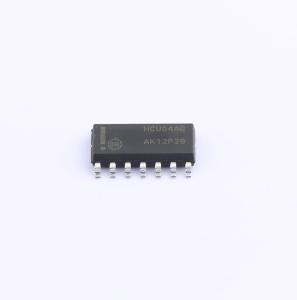

温馨提醒：图片仅供参考，商品以实物为准
MC74HCU04ADR2G
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HCU04A的引脚排列与LS04和MC14069UB相同。该器件的输入与标准CMOS输出兼容；接上拉电阻后，可与LSTTL输出兼容。此器件由六个单级反相器组成。这些反相器非常适合用作振荡器、脉冲整形器，以及许多其他需要高输入阻抗放大器的应用。对于数字应用，建议使用HC04A。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HCU04ADR2G
- 商品编号
- C233474
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~4.8V | |
| 输入低电平(VIL) | 300mV~1.1V | |
| 输出高电平(VOH) | 1.8V~5.5V | |
| 低电平范围(VOL) | 200mV~500mV | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 系列 | 74HCU系列 | |
| 工作温度 | -55℃~+125℃ |
