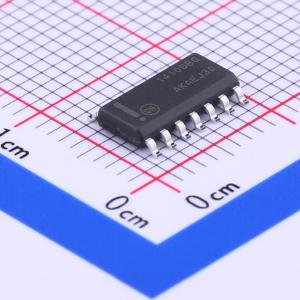

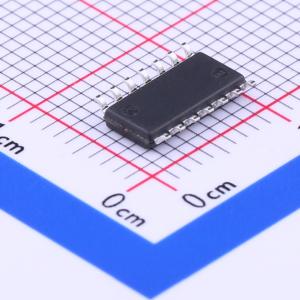

MC14106BDG实物图
  • MC14106BDG商品缩略图
  • MC14106BDG商品缩略图
  • MC14106BDG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MC14106BDG

六路施密特触发反相器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由MOS P沟道和N沟道增强型器件在单一单片结构中构建而成。主要用于需要低功耗和/或高抗噪性的地方。可代替MC14069UB六反相器以增强抗噪性或对缓慢变化的波形进行整形。该器件包含保护电路,可防止因高静态电压或电场造成的损坏。为使器件正常工作,Vin和Vout应限制在VSS ≤ (Vin或Vout) ≤ VDD的范围内。未使用的输入必须始终连接到适当的逻辑电压电平(例如,VSS或VDD),未使用的输出必须保持开路。
品牌名称
onsemi(安森美)
商品型号
MC14106BDG
商品编号
C233579
商品封装
SOIC-14​
包装方式
管装
商品毛重
0.36克(g)

商品参数

属性参数值
商品目录反相器
输入类型施密特触发器
工作电压3V~18V
静态电流(Iq)1uA
通道数6
输入数1
灌电流(IOL)8.8mA
属性参数值
拉电流(IOH)8.8mA
输入高电平(VIH)3.6V~10.8V
输入低电平(VIL)900mV~4V
传播延迟(tpd)80ns@15V,50pF
系列4000B系列
工作温度-55℃~+125℃

商品概述

MC14106B六通道施密特触发器采用MOS P沟道和N沟道增强型器件构建在一个单一的单片结构中。这些器件主要应用于需要低功耗和/或高噪声抗扰度的地方。MC14106B可以用来替代MC14069UB六通道逆变器,以增强噪声抗扰度或将缓慢变化的波形“整形”。

该器件包含保护电路,以防因高静电电压或电场而损坏。但是,必须采取预防措施,避免将任何高于最大额定电压的电压施加到这个高阻抗电路上。为了正常工作,Vin和Vout应限制在VSS ≤ (Vin或Vout) ≤ VDD范围内。

未使用的输入端必须始终连接到适当的逻辑电压电平(例如,VSS或VDD)。未使用的输出端必须保持开路。

商品特性

  • 增加的滞后电压超过MC14584B
  • 电源电压范围 = 3.0 Vdc 至 18 Vdc
  • 能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
  • 与CD40106B和MM74C14引脚兼容
  • 可用于替代MC14584B或MC14069UB
  • NLV前缀适用于汽车和其他需要独特站点和控制变更要求的应用;符合AEC-Q100标准并具备PPAP能力
  • 这些器件无铅且符合RoHS标准

应用领域

  • 单稳态多谐振荡器
  • 无稳态多谐振荡器
  • 积分器
  • 边沿检测电路
  • 微分器
  • 正边沿延时电路
