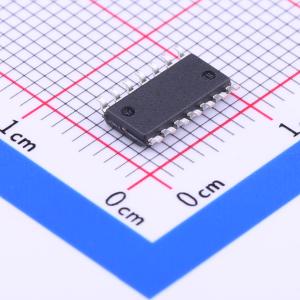

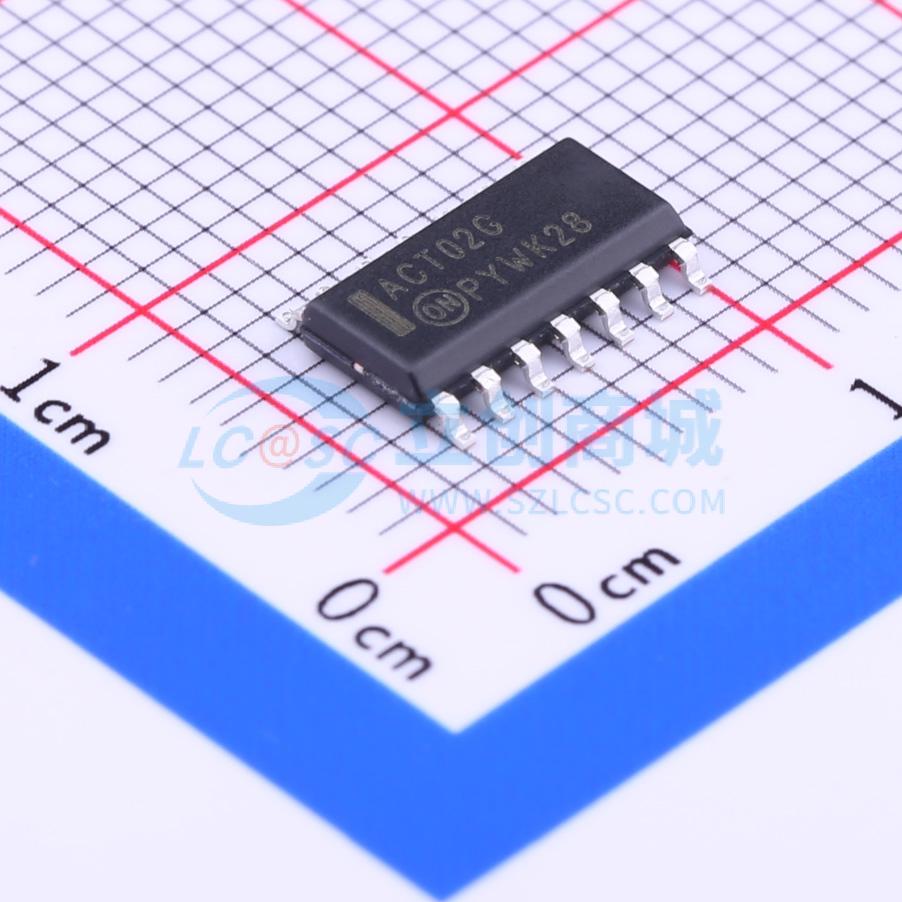

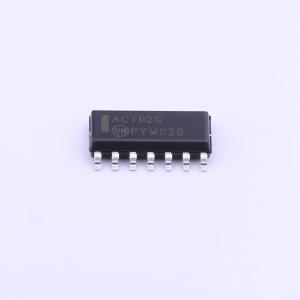

温馨提醒：图片仅供参考，商品以实物为准
MC74ACT02DR2G
四路2输入或非门，高性能硅栅CMOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：输出源/灌电流24 mA。 'ACT02具有TTL兼容输入。 这些是无铅器件
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74ACT02DR2G
- 商品编号
- C233593
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 5.4V；4.76V；4.4V；3.76V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品特性
- 输出源/灌电流24 mA
- 'ACT02具有TTL兼容输入
- 这些是无铅器件
