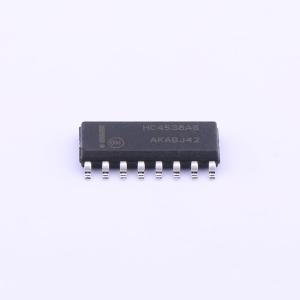

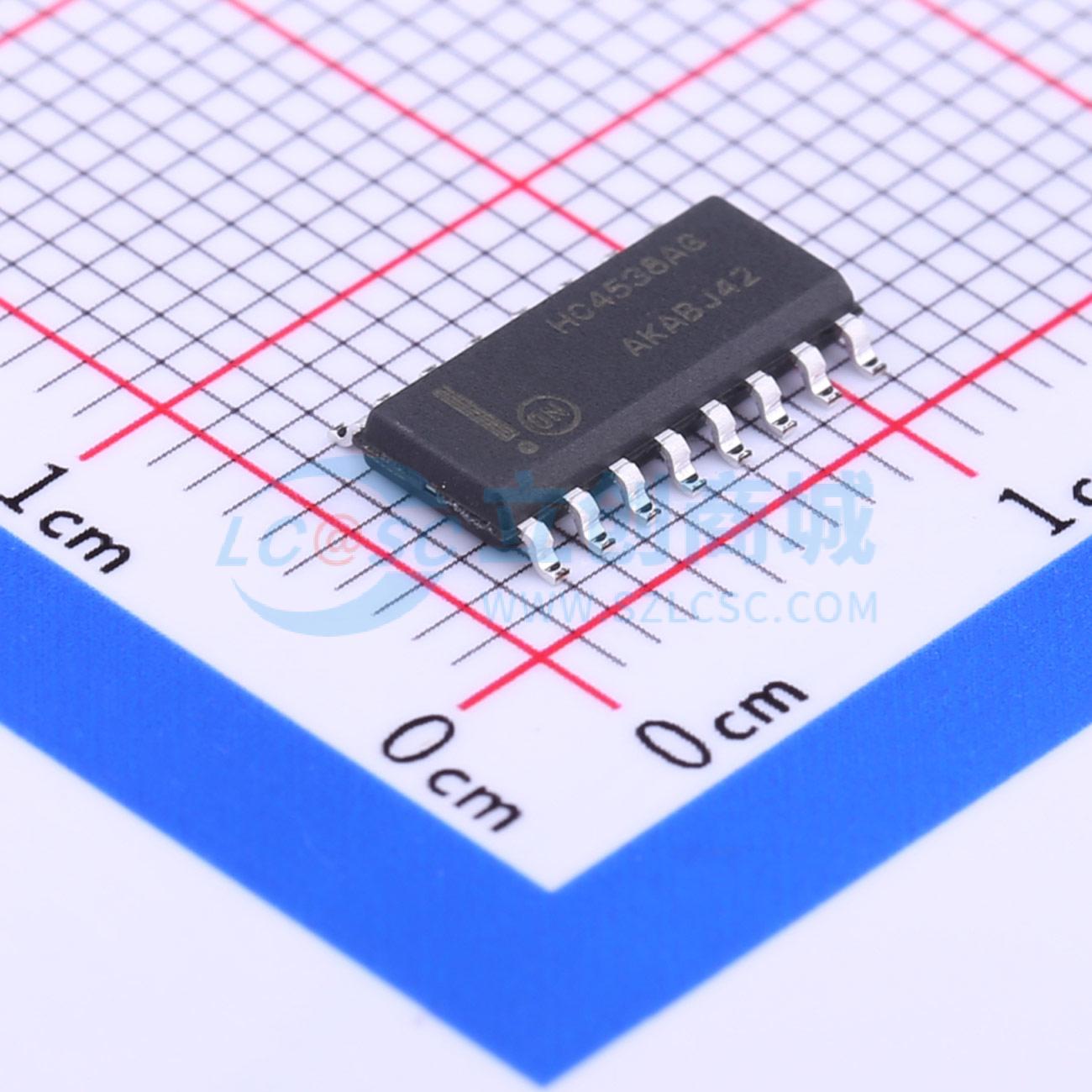

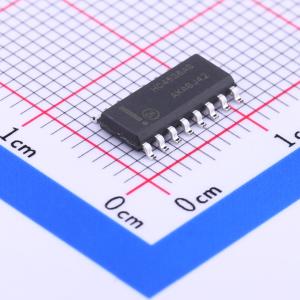

MC74HC4538ADR2G

MC74HC4538A 是一种双精度单稳态多谐振荡器，可以通过输入脉冲的正边沿或负边沿触发。它可以在广泛的脉冲宽度范围内产生精确的输出脉冲。该器件具有条件触发输入，消除了对触发输入上升和下降时间的限制。输出脉冲宽度由外部定时元件 R_X 和 C_X 决定。该器件包括一个复位功能，可以强制 Q 输出为低电平，Q-反相输出为高电平，无论输出脉冲电路的状态如何。

主要特性包括：

• 触发输入允许无限的上升和下降时间。
• 输出脉冲独立于触发脉冲宽度。
• 使用相同测试夹具时，各部件之间的脉冲宽度变化保证在 ±10% 以内。
• 输出驱动能力：10 LSTTL 负载。
• 输出可以直接与 CMOS、NMOS 和 TTL 接口。
• 工作电压范围：3.0 至 6.0 V。
• 低输入电流：1.0 μA。
• 具有 CMOS 器件的高抗噪特性。
• 符合 JEDEC 标准 No. 7 A。
• 芯片复杂度：145 个 FET 或 36 个等效门。
• NLV 前缀适用于汽车和其他需要独特现场和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力。
• 无铅、无卤素且符合 RoHS 标准。
