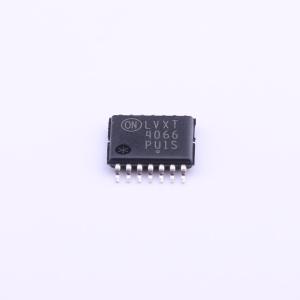

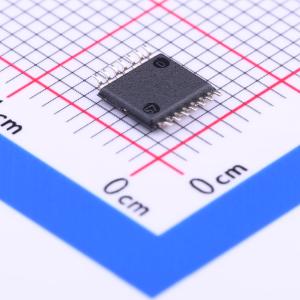

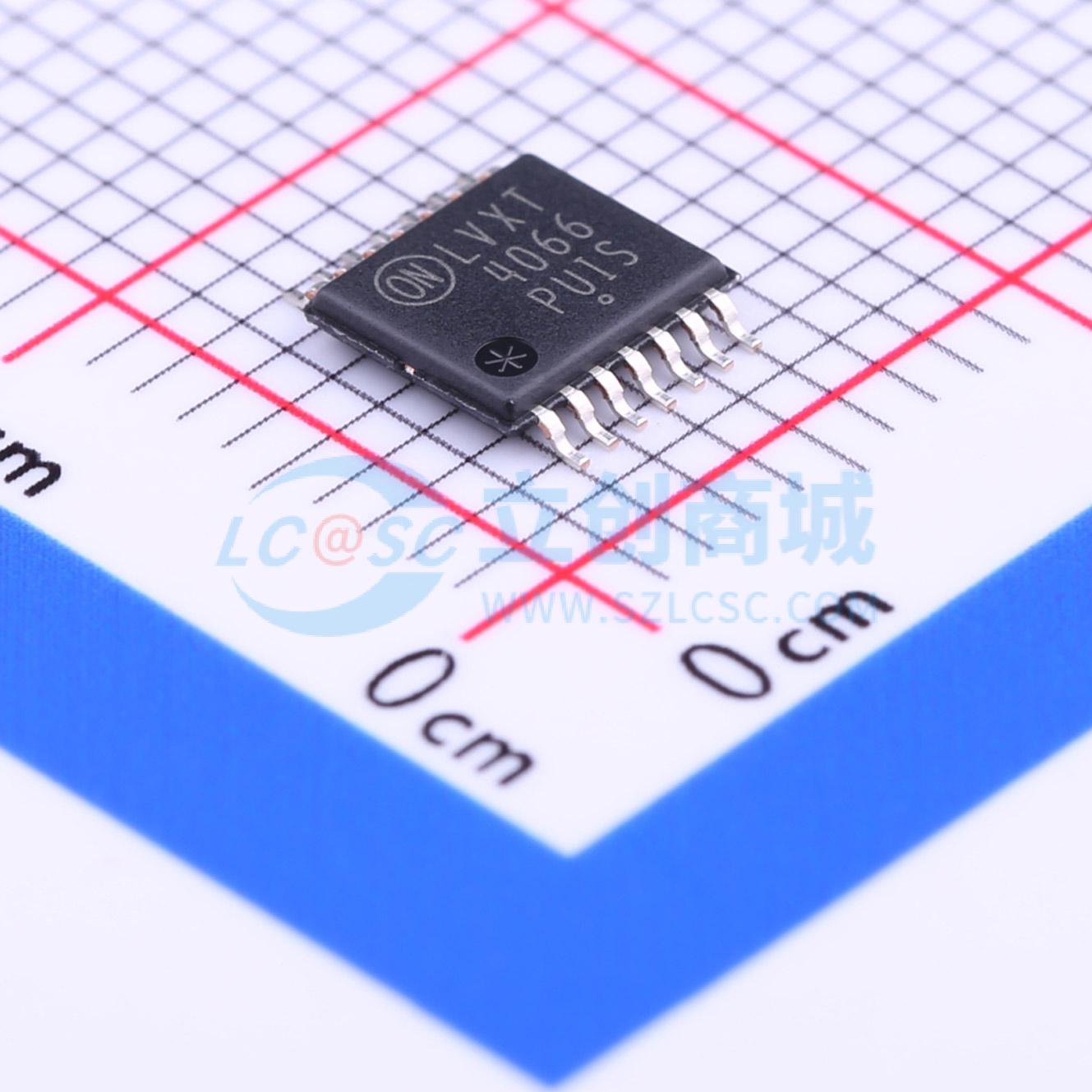

MC74LVXT4066DTRG

MC74LVXT4066 四通道模拟开关/多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能硅栅CMOS四通道模拟开关/多路复用器/解复用器，适用于高速和低功耗应用。
品牌名称: onsemi(安森美)
商品型号: MC74LVXT4066DTRG
商品编号: C233635
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

MC74LVXT4066采用硅栅CMOS技术，实现了快速传播延迟、低导通电阻和低关断通道漏电流。这款双向开关/多路复用器/解复用器可控制在整个电源电压范围（从VCC到GND）内变化的模拟和数字电压。 LVXT4066的引脚排列与金属栅CMOS MC14066和高速CMOS HC4066A相同。每个器件有四个独立的开关。该器件的设计使得导通电阻（RON）在输入电压范围内比金属栅CMOS模拟开关的RON更具线性。开/关控制输入与标准LSTTL输出兼容。该器件的输入保护电路允许开/关控制输入具有过压容限，使得该器件在较高电压电源下工作时，可用作从3.0 V CMOS逻辑到5.0 V CMOS逻辑或从1.8 V CMOS逻辑到3.0 V CMOS逻辑的逻辑电平转换器。无论电源电压如何，当施加高达7.0 V的电压时，MC74LVXT4066的输入结构都能提供保护。这使得MC74LVXT4066可用于5.0 V电路与3.0 V电路的接口。

商品特性

快速开关和传播速度
高开关输出电压比
开关间低串扰
所有输入/输出均有二极管保护
宽电源电压范围（VCC - GND） = 2.0至6.0 V
模拟输入电压范围（VCC - GND） = 2.0至6.0 V
与MC14016或MC14066相比，在输入电压范围内具有更好的线性度和更低的导通电阻
低噪声
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	4
	工作电压	2V~5.5V

	属性	参数值
	导通电阻(Ron)	25Ω
	工作温度	-55℃~+85℃
	带宽	150MHz
	传播延迟(tpd)	1ns
