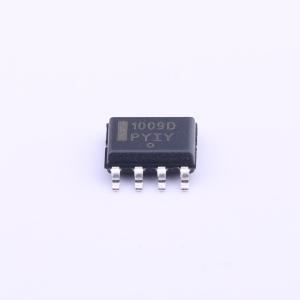

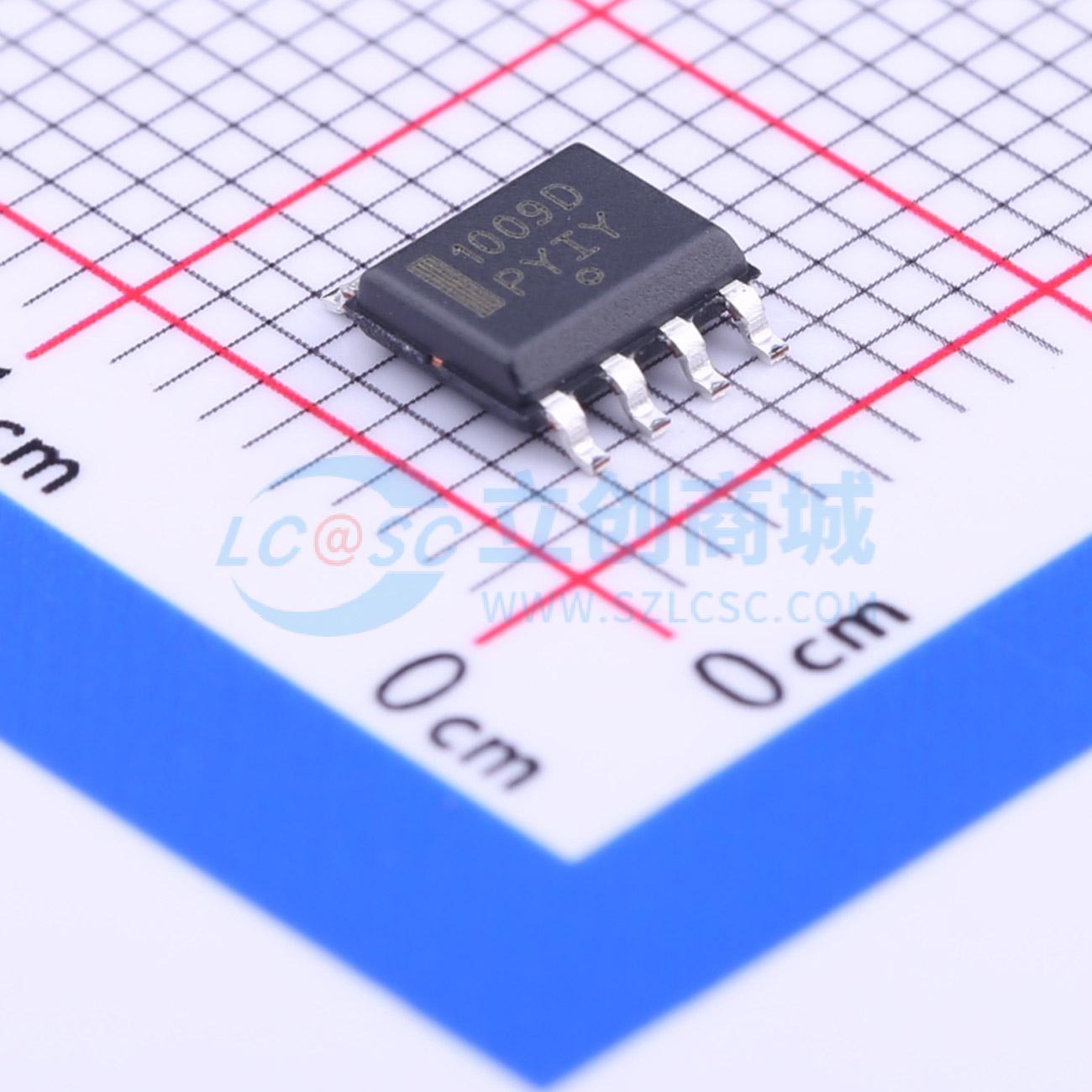

NCV1009DR2G
并联 15ppm/℃
- 描述
- NCV1009是一款精密微调的2.5 V ±5.0 mV并联稳压二极管。低动态阻抗和宽工作电流范围增强了其通用性。通过片上微调实现了严格的参考电压容差，将电压容差和温度漂移降至最低。 第三个引脚允许将参考电压调节±5.0%，以校准系统误差。在许多应用中，NCV1009Z可作为LT1009CZ和LM136Z - 2.5的引脚对引脚替代品，且无需外部微调网络。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV1009DR2G
- 商品编号
- C233665
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.5V | |
| 输出电流 | 20mA | |
| 精度 | ±0.2% | |
| 温度系数 | 15ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCV1009是一款精密微调的2.5 V ±5.0 mV并联稳压二极管。低动态阻抗和宽工作电流范围增强了其通用性。通过片上微调实现了严格的参考电压容差，将电压容差和温度漂移降至最低。 第三个引脚允许将参考电压调节±5.0%，以校准系统误差。在许多应用中，NCV1009Z可作为LT1009CZ和LM136Z - 2.5的引脚对引脚替代品，且无需外部微调网络。
商品特性
- 最大初始容差0.2%
- 保证温度稳定性
- 最大动态阻抗0.6 Ω
- 宽工作电流范围
- 可直接替代LT1009和LM136，性能更优
- 无需调整即可实现最小温度系数
- 符合Mil Std 883C静电放电要求
- 扩展的工作温度范围，适用于汽车应用
- 带有NCV前缀，适用于需要场地和变更控制的汽车及其他应用
- 提供无铅封装
