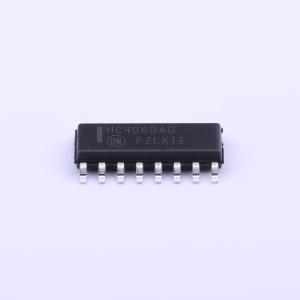

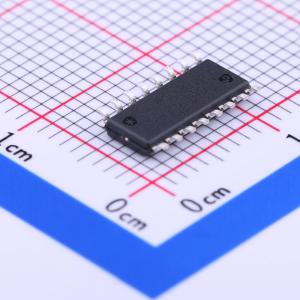

MC74HC4060ADR2G

50MHz 14位二进制计数器

描述

该器件与标准CMOS MC14060B引脚排列相同，其输入与标准CMOS输出兼容，通过上拉电阻，也与LSTTL输出兼容。该器件由14个主从触发器和一个振荡器组成，其频率由外部连接的晶体或RC电路控制。每个触发器的输出驱动下一个触发器，每个输出的频率是前一个输出频率的一半。计数器状态在Osc In的下降沿推进。高电平有效的复位是异步的，可禁用振荡器，以在待机操作期间实现极低的功耗。由于内部纹波延迟，Q输出的状态变化不会同时发生，因此，解码输出信号会出现解码尖峰，可能需要与HC4060A的Osc Out 2进行门控。

品牌名称

onsemi(安森美)

商品型号

MC74HC4060ADR2G

商品编号

C233658

商品封装

SOIC-16​

包装方式

编带

商品毛重

0.318克(g)
