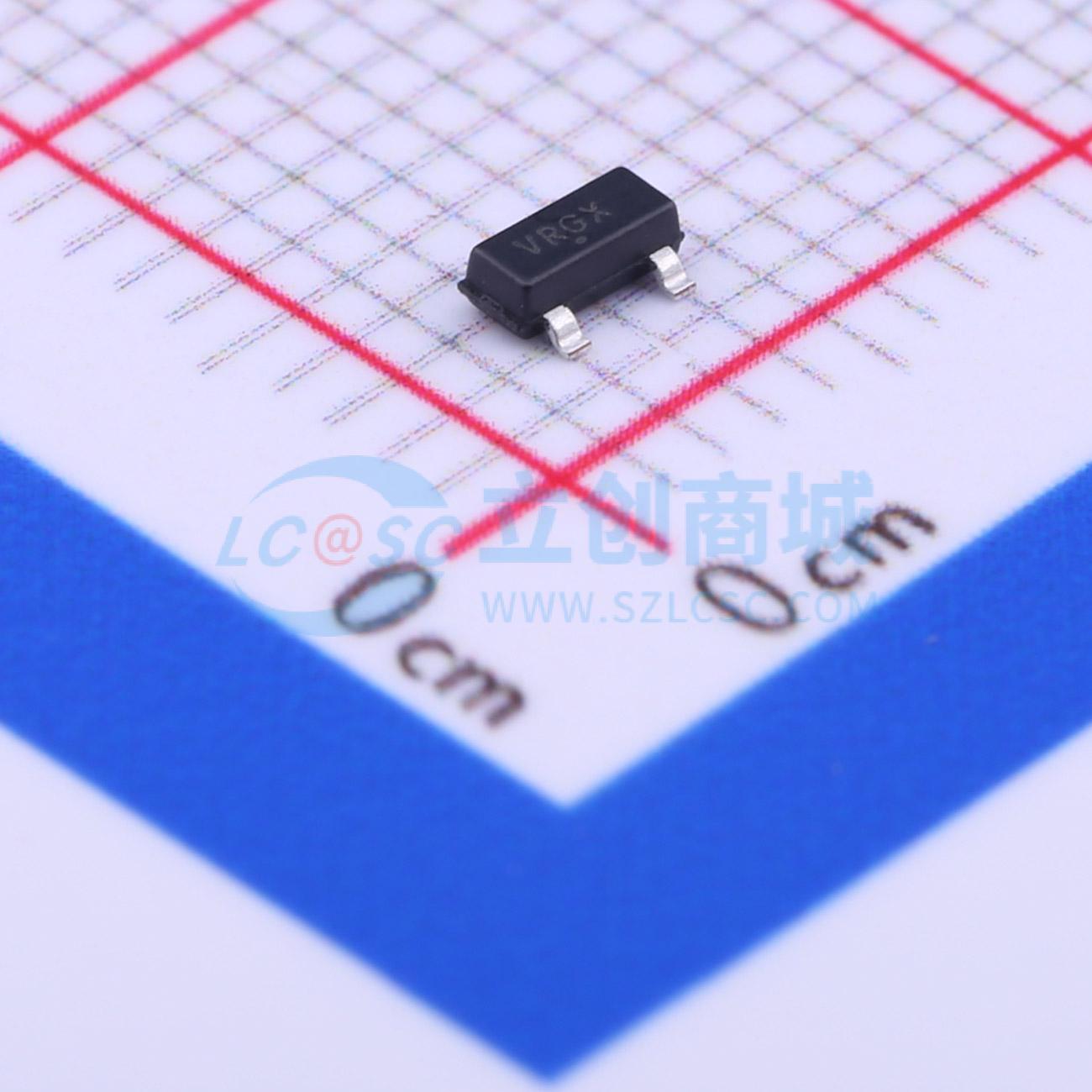

温馨提醒：图片仅供参考，商品以实物为准

NCP431AISNT1G

2.5V~36V 并联 50ppm/℃

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压参比，低阴极电流，可编程，分路稳压器
品牌名称: onsemi(安森美)
商品型号: NCP431AISNT1G
商品编号: C233663
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

NCP431/NCP432集成电路是三端可编程并联稳压二极管。这些单片IC电压基准源作为低温漂齐纳二极管工作，可使用两个外部电阻将其从Vref编程至36 V。这些器件的工作电流范围宽，为40 μA至100 mA，典型动态阻抗为0.22 Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5 V基准源便于从5.0 V逻辑电源获得稳定的基准电压，并且由于NCP431/NCP432作为并联稳压器工作，它既可用作正电压基准源，也可用作负电压基准源。最低工作电流低，使该器件成为空载功耗极低的开关电源适配器中二次稳压器的理想选择。

商品特性

可编程输出电压至36 V
最低工作电流低：典型值40 μA，25°C时
电压基准容差：典型值±0.5%，25°C时（NCP431B/NCP432B）
动态输出阻抗低，典型值0.22 Ω
灌电流能力为40 μA至100 mA
等效全范围温度系数典型值为50 ppm/°C
全额定工作温度范围内工作具有温度补偿
SC前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

电压适配器
开关电源
精密电压基准源
充电器
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.5V~36V
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±1%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	60uA
	工作温度	-40℃~+85℃@(Ta)
