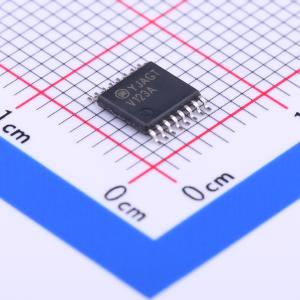

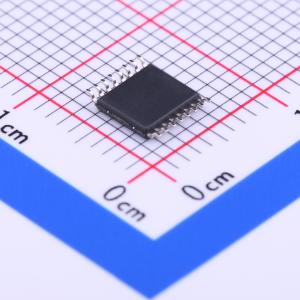

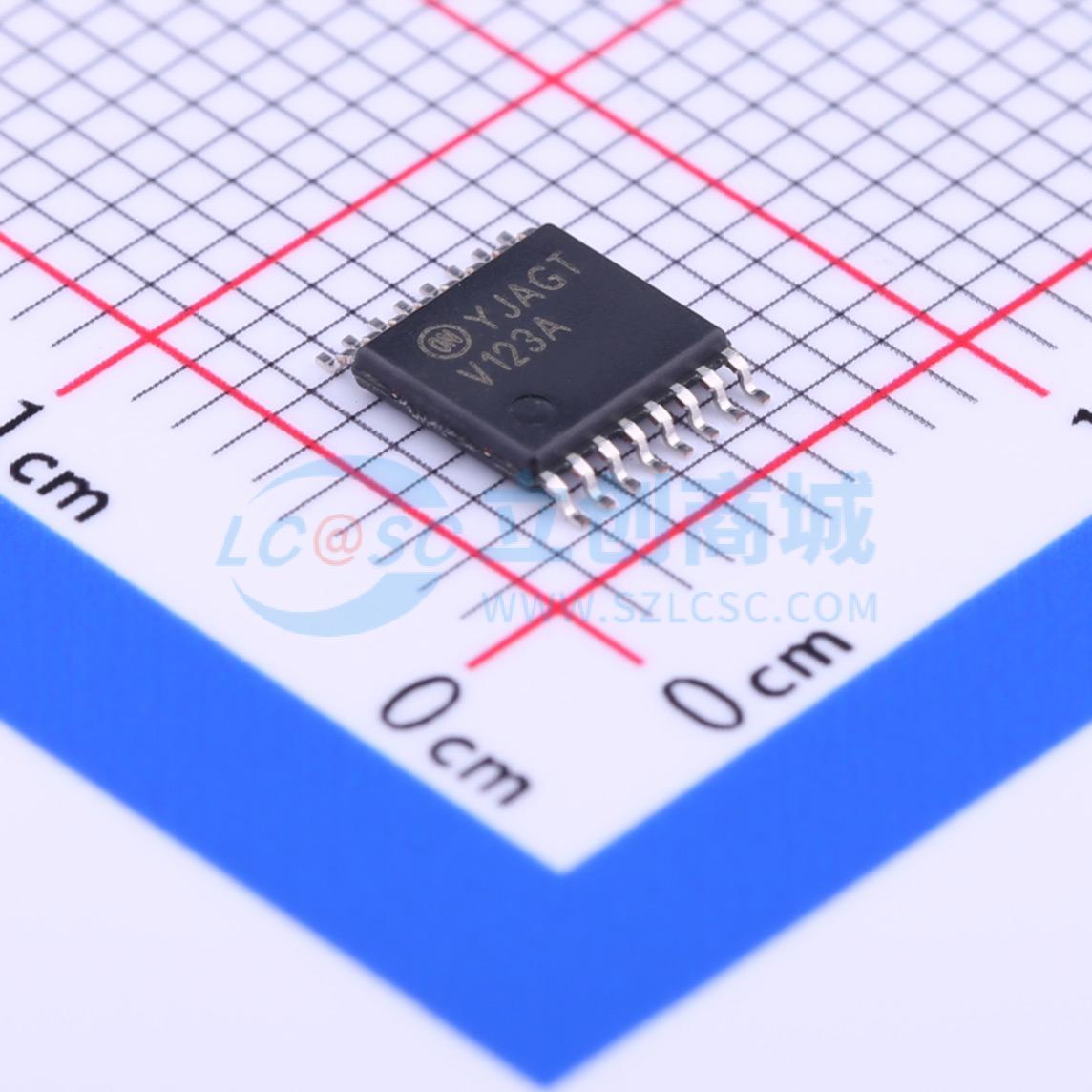

74VHC123AMTCX

VHC123A是一种采用硅栅CMOS技术制造的先进的高速CMOS单稳态多谐振荡器。它在保持CMOS低功耗的同时，实现了与等效双极型肖特基TTL类似的高速操作。每个单稳态多谐振荡器都有一个负触发输入A和一个正触发输入B，其中任何一个都可以用作抑制输入。此外，还包括一个清零输入，当该输入被拉低时，可以复位单稳态多谐振荡器。当A保持为低电平且B保持为高电平时，VHC123A可以在清零的正跳变沿被触发。输出脉冲宽度由公式确定：PW = (RX)(CX)；其中PW以秒为单位，R以欧姆为单位，C以法拉为单位。

RX和CX的限制条件如下：

• 外部电容CX：无限制
• 外部电阻RX：VCC = 2.0V时，最小5 kΩ；VCC > 3.0V时，最小1 kΩ

输入保护电路确保可以在不考虑电源电压的情况下，将0到7V的电压施加到输入引脚上。该设备可用于5V至3V系统的接口以及如电池备份的双电源系统。此电路可防止由于电源电压与输入电压不匹配导致的器件损坏。
