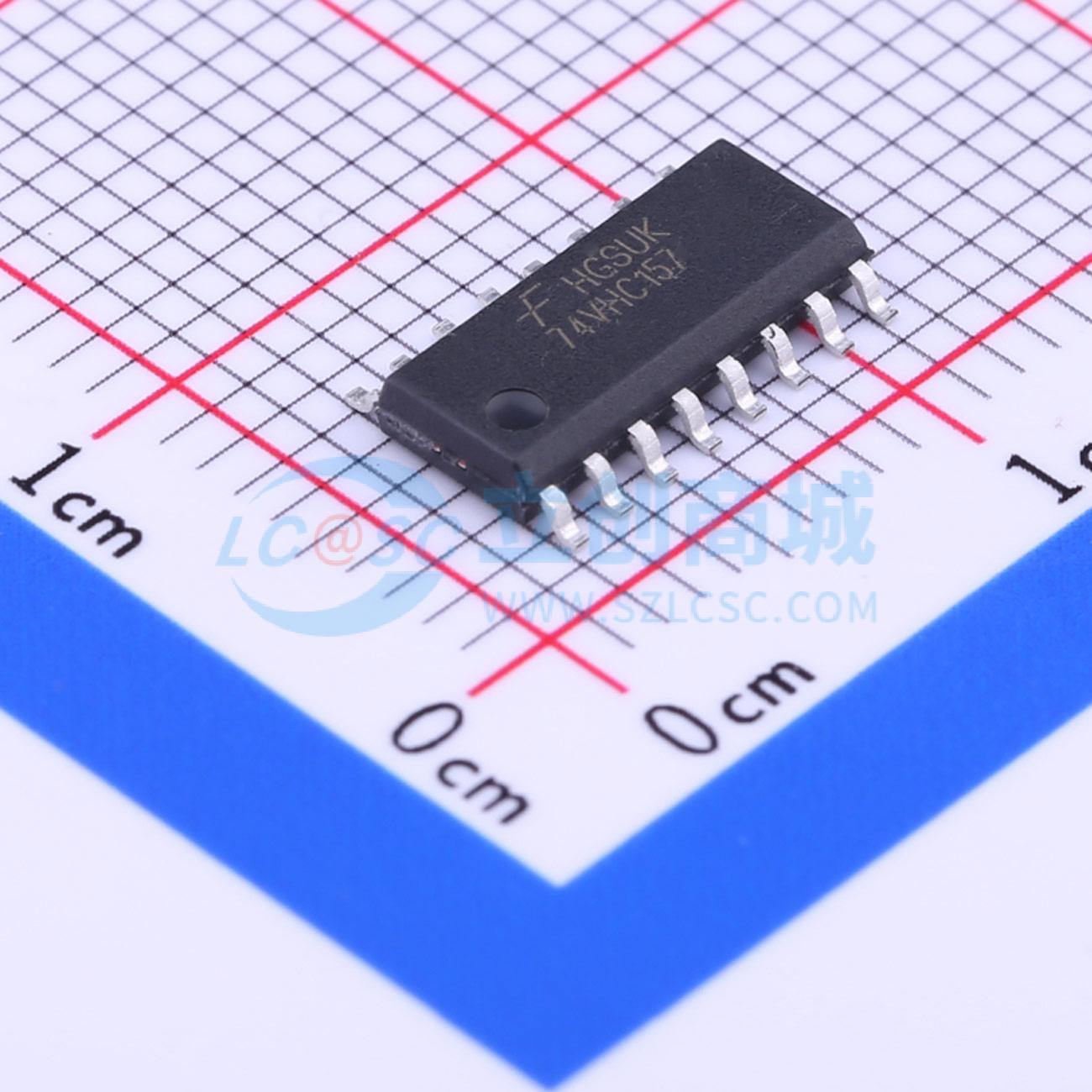

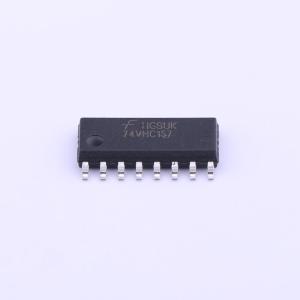

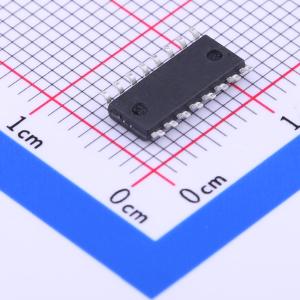

74VHC157MX

VHC157 是一种先进的高速CMOS四通道双输入多路复用器，采用硅栅CMOS技术制造。它实现了与等效的双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。它由四个2输入数字多路复用器组成，具有公共选择和使能输入。当使能输入保持在“高”电平时，数据选择被禁止，所有输出变为“低”电平。选择解码决定了0x或1x输入是否被路由到相应的输出。输入保护电路确保可以在不考虑电源电压的情况下将0V至7V的电压施加到输入引脚上。该器件可用于5V到3V系统的接口以及诸如电池备份的双电源系统。此电路可防止由于电源和输入电压不匹配导致的器件损坏。

• VHC157 的常见用途是从两组寄存器将数据移至四个公共输出总线。具体的数据来源寄存器由选择输入的状态决定。
• 较不明显的一个用途是作为函数生成器。VHC157 可以生成两个变量（其中一个变量相同）的十六种不同函数中的任意四种，这对于实现门控功能非常有用。
