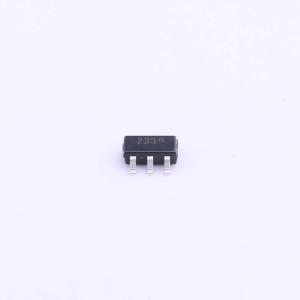

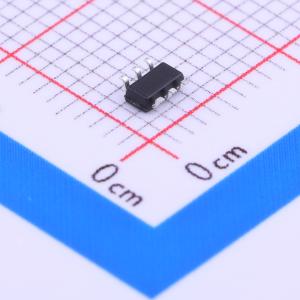

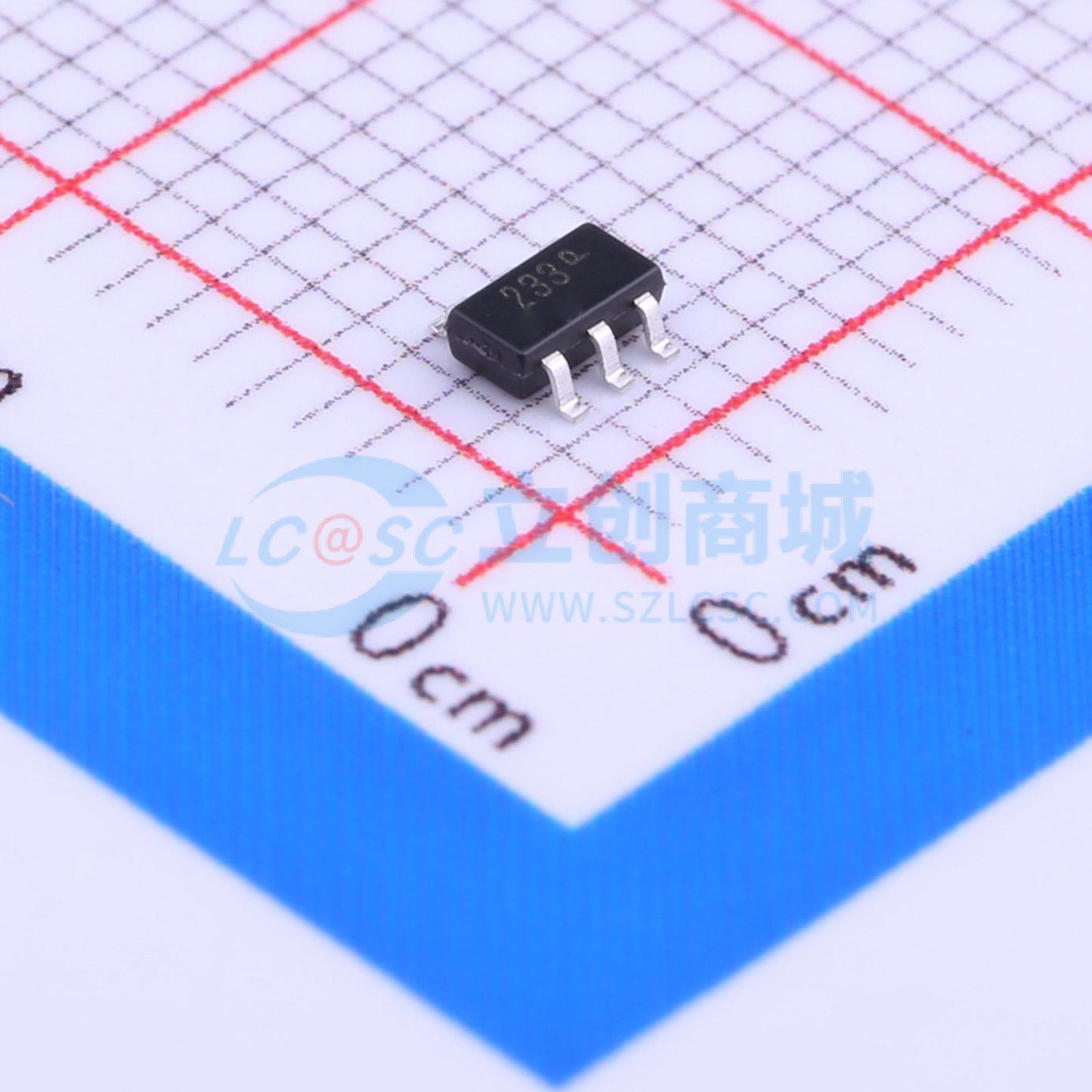

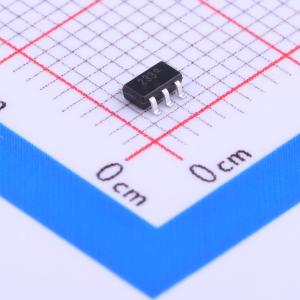

CM1213A-02SO
CM1213A-02SO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM1213A-02SO
- 商品编号
- C238981
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.85pF |
商品概述
CM1213A 系列二极管阵列旨在为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（V_P）或负（V_N）电源轨。在 V_P 和 V_N 之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护 V_CC 轨免受 ESD 冲击；其次，它无需使用旁路电容，而该电容原本用于吸收流向地的正 ESD 冲击。CM1213A 可根据 IEC 61000 - 4 - 2 标准防护高达 12 kV 的 ESD 脉冲。
商品特性
- 提供单通道、双通道和四通道 ESD 保护
- 符合 IEC61000 - 4 - 2 4 级 ESD 保护标准
- ±12 kV 接触放电
- 通道输入电容低至 0.85 pF（典型值）
- 电容随温度和电压的变化极小
- 通道输入电容匹配度为 0.02 pF（典型值），适用于差分信号
- 每个 I/O 引脚可承受超过 1000 次 ESD 冲击
- 具有 SZ 前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
应用领域
- 台式电脑、笔记本电脑及外设中 480 Mbps 的 USB2.0 端口
- 400 Mbps/800 Mbps 的 IEEE1394 火线端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的 DVI 端口、HDMI 端口
- 台式电脑和硬盘驱动器中的串行 ATA 端口
- PCI Express 端口
- 通用高速数据线 ESD 保护
