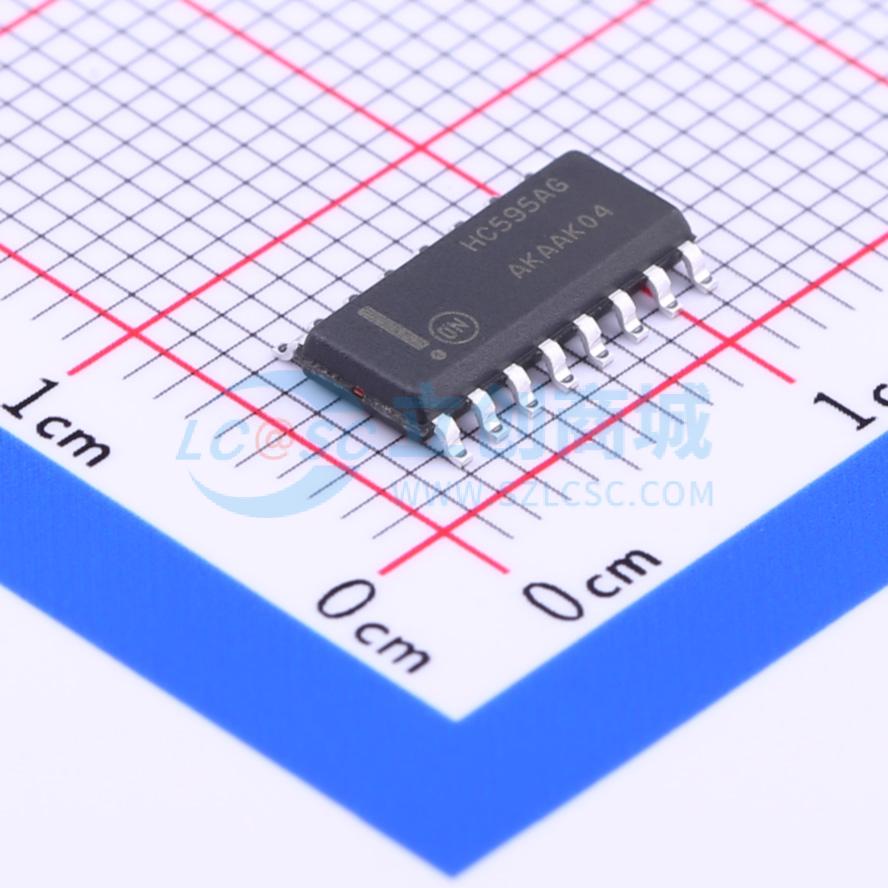

温馨提醒：图片仅供参考，商品以实物为准

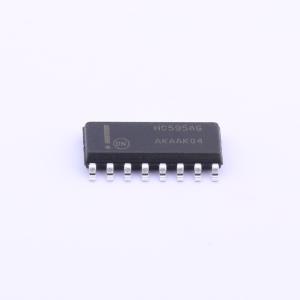

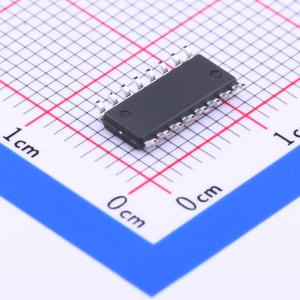

MC74HC595ADG
带锁存三态输出的8位串行输入/串行或并行输出移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能硅门极 CMOS MC74HC595A 包括一个 8 位移位寄存器和一个 8 位 D 形锁存，带三态并行输出。该移位寄存器接受串行数据，提供串行输出。该移位寄存器还向 8 位锁存提供并行数据。移位寄存器和锁存具有独立的时钟输入。此器件还具有用于移位寄存器的异步重置。HC595A 直接接口 CMOS MPU 和 MCU 上的 SPI 串行数据端口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC595ADG
- 商品编号
- C233619
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 24ns@6V,50pF |
