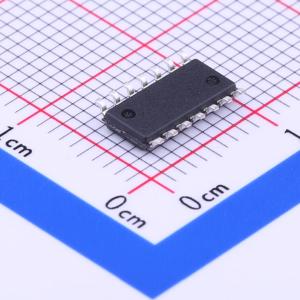

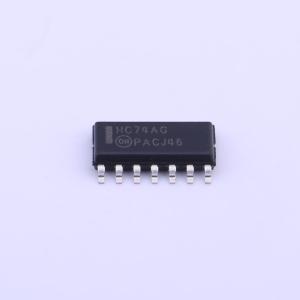

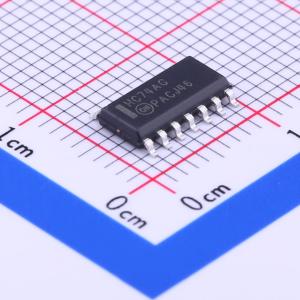

温馨提醒：图片仅供参考，商品以实物为准
MC74HC74ADG
MC74HC74ADG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与LS74相同，其输入与标准CMOS输出兼容，通过上拉电阻，也与LSTTL输出兼容。该产品由两个带有独立置位、复位和时钟输入的D触发器组成。D输入处的信息在时钟输入的下一个正沿被传输到相应的Q输出。每个触发器都有Q和Q输出。置位和复位输入是异步的。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC74ADG
- 商品编号
- C233620
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 17ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 14ns | |
| 保持时间 | 3ns |
