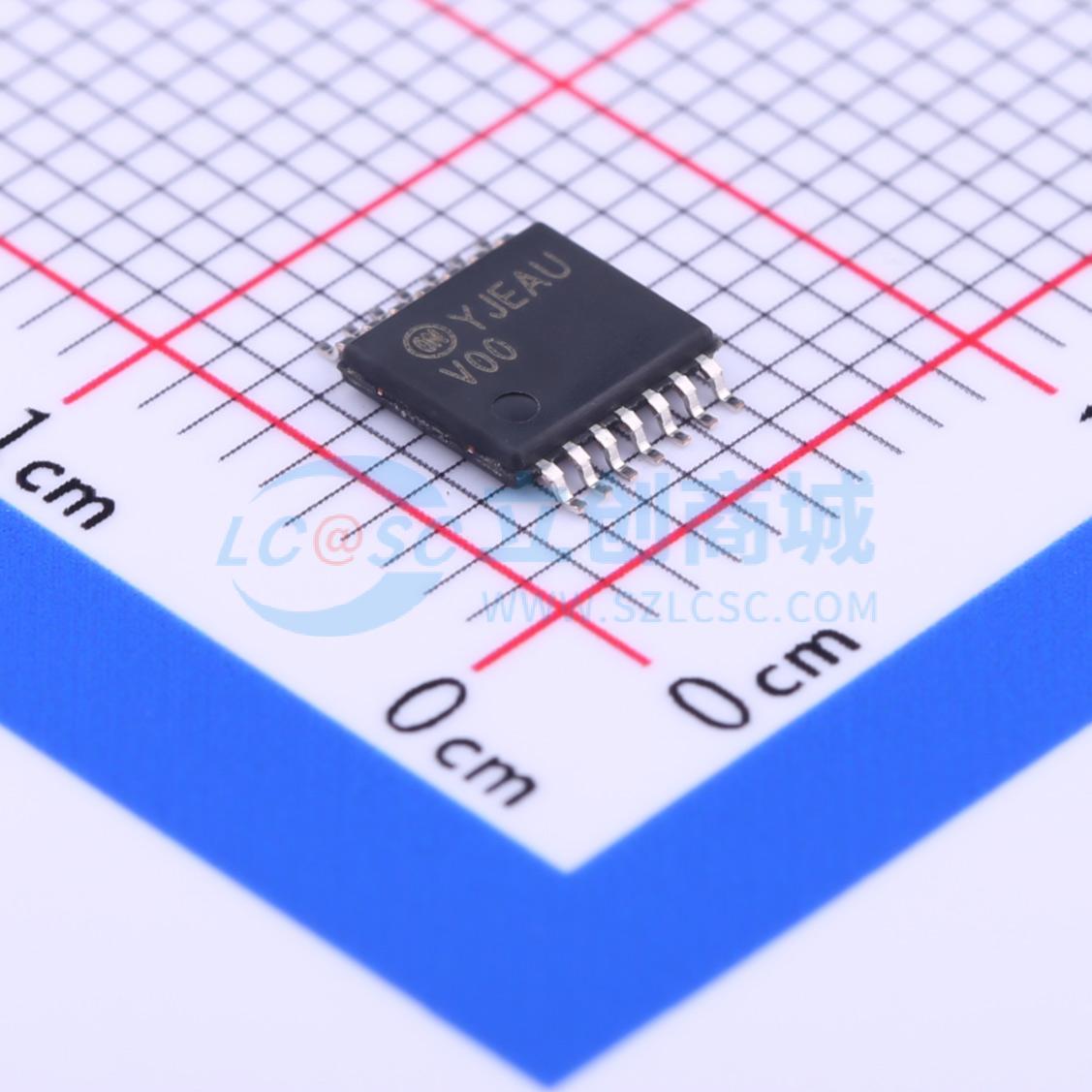

74VHC00MTCX
四路二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VHC00是采用硅栅极CMOS技术制造的先进的高速CMOS 2输入NAND门。 它实现了与等效双极型肖特基TTL相似的高速运行，同时保持了CMOS低功耗。 内部电路由3个级组成（包括缓冲输出），可提供高抗扰度和稳定输出。 输入保护电路确保0V至7V可应用于输入引脚，无需考虑电源电压。 此器件可用于连接5V至3V系统和两个电源系统（例如备用电池）。 此电路可防止器件因电源和输入电压不匹配而受损。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74VHC00MTCX
- 商品编号
- C238961
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 3.94V；2.58V；1.9V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
VHC00是一款采用硅栅CMOS工艺制造的高速CMOS四路2输入与非门。它在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL类似的高速性能。内部电路由三级构成，包括缓冲输出级，提供了高抗噪能力和稳定的输出。输入保护电路确保输入引脚可承受0V至5.5V的电压，而无需考虑电源电压。该器件可用于5V与3V系统之间的接口，以及电池备份等双电源系统。此电路可防止因电源与输入电压不匹配而导致的器件损坏。
商品特性
- 高速：在TA = 25°C时，tPD = 3.7ns（典型值）
- 高抗噪性：VNIH = VNIL = 28% VCC（最小值）
- 所有输入均提供掉电保护
- 低噪声：VOLP = 0.8 V（最大值）
- 低功耗：在TA = 25°C时，ICC = 2μA（最大值）
- 引脚和功能与74HC00兼容
- 无铅、无卤素/BFR且符合RoHS标准
