温馨提醒：图片仅供参考，商品以实物为准

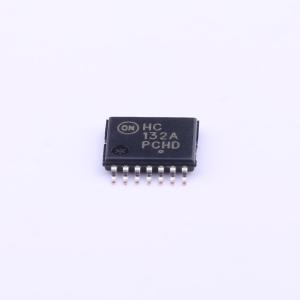

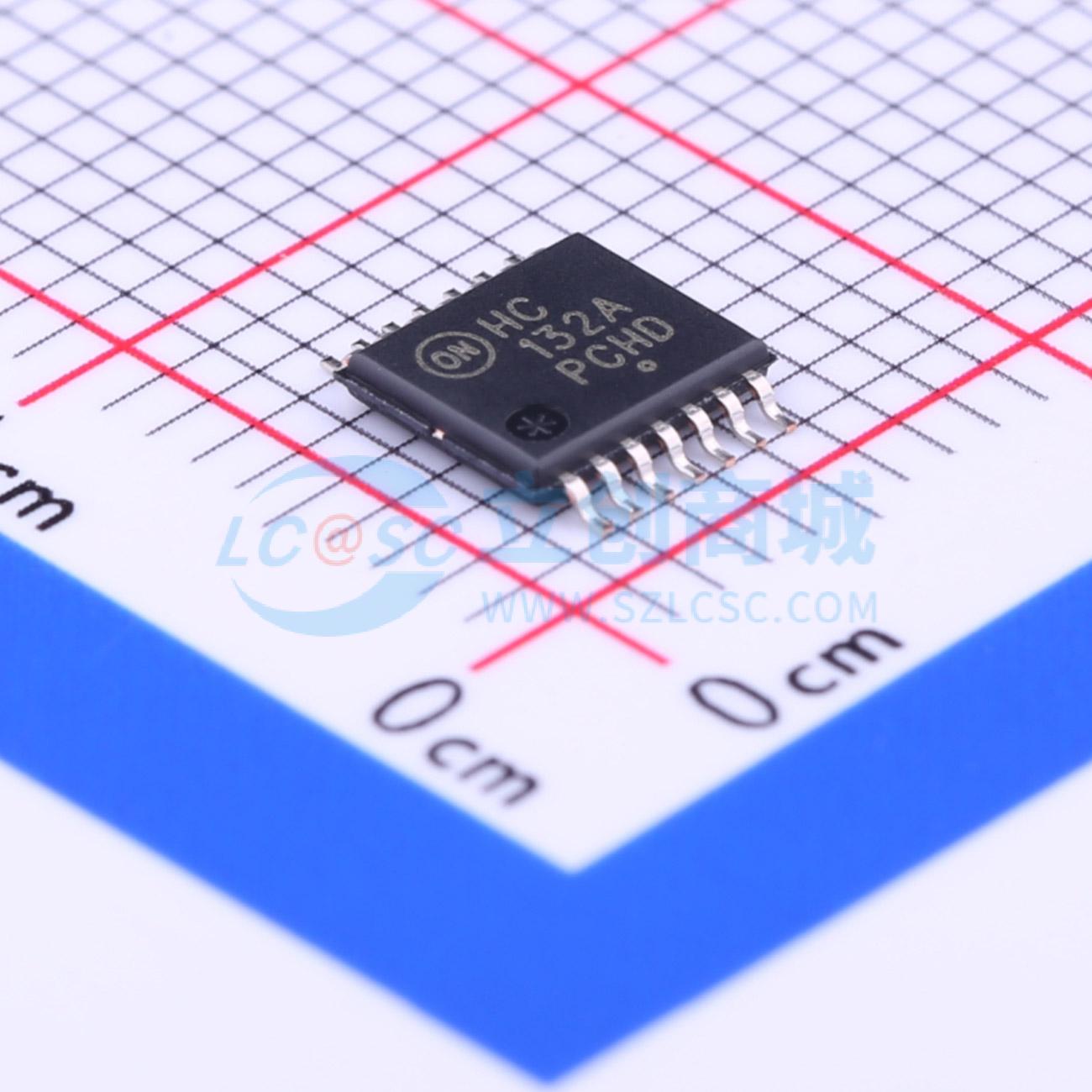

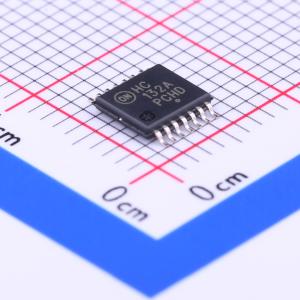

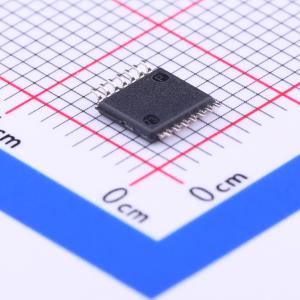

MC74HC132ADTG
带施密特触发器输入的四路二输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与LS132相同。设备输入与标准CMOS输出兼容；通过上拉电阻，可与LSTTL输出兼容。可用于增强抗噪能力或对缓慢变化的波形进行整形。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC132ADTG
- 商品编号
- C233601
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | - | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 输出驱动能力：10 LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0 V
- 低输入电流：1.0 μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A的要求
- 芯片复杂度：72个FET或18个等效门
- 适用于汽车和其他需要独特现场和控制变更要求的应用的NLV前缀；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂且符合RoHS标准
