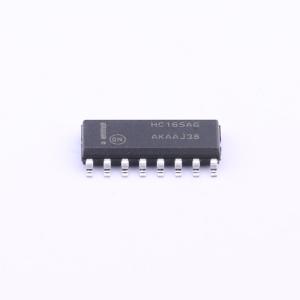

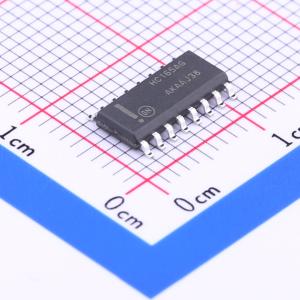

MC74HC165ADG
补充型输出 并行或串行至串行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与LS165相同，其输入与标准CMOS输出兼容；通过上拉电阻，可与LSTTL输出兼容。这是一款8位移位寄存器，末级具有互补输出。数据可以并行或串行形式加载到寄存器中。当串行移位/并行加载输入为低电平时，数据以异步方式并行加载。当串行移位/并行加载输入为高电平时，数据在时钟或时钟禁止信号的上升沿串行加载。双输入或非时钟可通过组合两个独立的时钟源，或指定其中一个时钟输入作为时钟禁止信号来使用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC165ADG
- 商品编号
- C233603
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补式 | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 耗散功率(Pd) | 750mW | |
| 传播延迟(tpd) | 38ns@6V,50pF |
