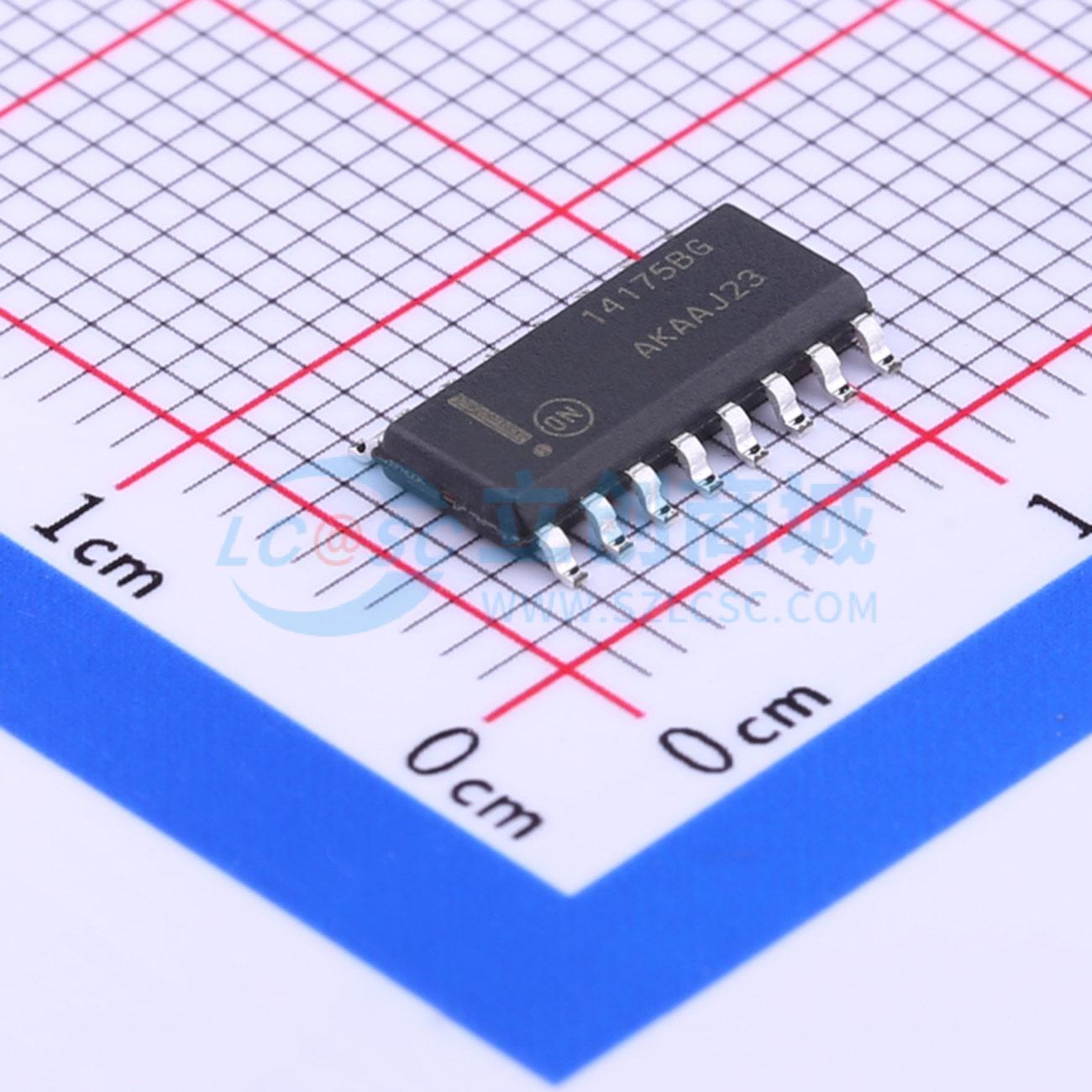

温馨提醒：图片仅供参考，商品以实物为准
MC14175BDR2G
MC14175BDR2G
- 描述
- MC14175B 四路 D 型触发器采用一个单片结构，使用 MOS P 沟道和 N 沟道增强型器件进行构造。四个触发器中的每一个都是由公用时钟输入 (C) 触发的上升沿。有效低电平重置输入 (R) 异步重置所有触发器。每个触发器都具有独立的数据 (D) 输入和互补输出（Q 和 Qbar）。这些器件可用作移位寄存器元件，或用于计数器和切换应用的 T 型触发器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14175BDR2G
- 商品编号
- C233580
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~18V | |
| 时钟频率(fc) | 14MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000B系列 | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 静态电流(Iq) | 20uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ |
