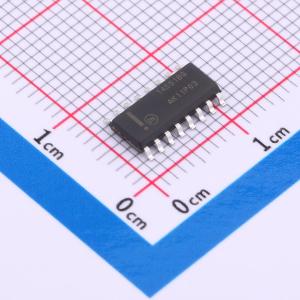

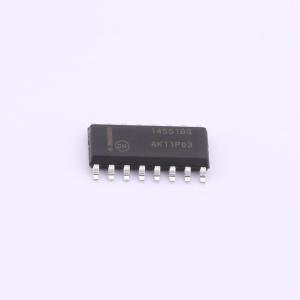

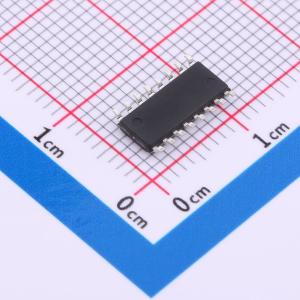

MC14551BDG
四通道2-通道模拟多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC14551B是一款数字控制的模拟开关。该设备实现了一个4PDT固态开关，具有低导通阻抗和极低的关断漏电流。可以控制高达整个电源电压范围内的模拟信号。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14551BDG
- 商品编号
- C233584
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 120Ω | |
| 带宽 | 17MHz | |
| 传播延迟(tpd) | 15ns |
商品概述
MC14551B是一款数字控制的模拟开关。该器件实现了一个四刀双掷（4PDT）固态开关，具有低导通阻抗和极低的关断泄漏电流。可实现对高达整个电源电压范围的模拟信号的控制。
商品特性
- 所有控制输入均具备三二极管保护
- 电源电压范围 = 3.0 Vdc至18 Vdc
- 模拟电压范围（VDD - VEE） = 3.0至18 V
- 线性化传输特性
- 低噪声 - 典型值为12 nV/√周期，f ≥ 1.0 kHz
- 若需低导通电阻（RON），可使用HC4051、HC4052或HC4053高速CMOS器件
- 开关功能为先断后通
- 带有NLV前缀的产品适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 该器件为无铅产品，符合RoHS标准
