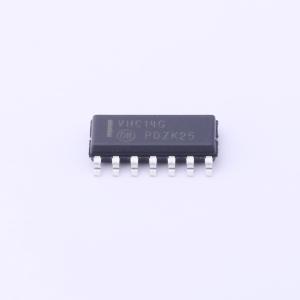

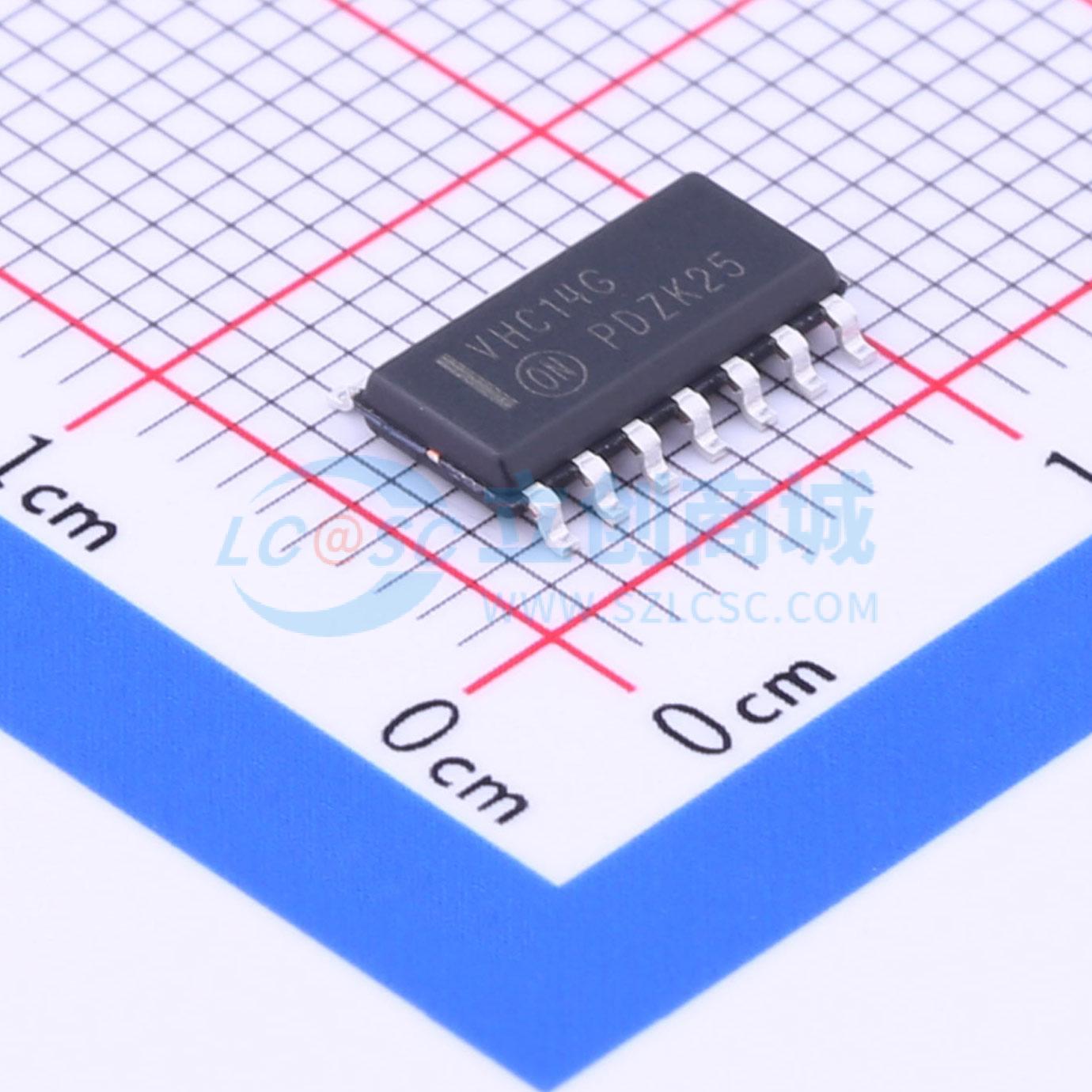

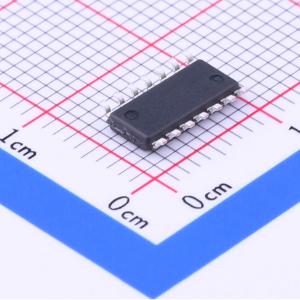

MC74VHC14DR2G
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC14 是一款先进的高速 CMOS 施密特逆变器，采用硅门极 CMOS 工艺制造。它能实现与同等双极肖特基 TTL 相似的高速运行，同时还保持 CMOS 低功耗。引脚配置和功能与 MC74VHC04 相同，但输入存在迟滞，通过其施密特触发器功能，VHC14 可用作线路接收器，接收缓慢的输入信号。该内部电路由三级组成，包括一个提供高抗扰性和稳定输出的缓冲器输出。输入耐压达 7V，支持 5V 系统到 3V 系统的接口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC14DR2G
- 商品编号
- C233550
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74VHC系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
MC74VHC14是一种采用硅栅CMOS技术制造的高速CMOS施密特反相器。它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。引脚配置和功能与MC74VHC04相同，但输入端具有滞后特性，并且由于其施密特触发器功能，VHC14可以用作线路接收器，能够接收慢速输入信号。内部电路由三个阶段组成，包括一个提供高噪声抗扰度和稳定输出的缓冲输出。输入端可承受高达7.0V的电压，允许5.0V系统与3.0V系统之间的接口。
商品特性
- 高速：tpD = 5.5 ns（典型值）在 VCC = 5.0 V
- 低功耗：ICC = 2.0 μA（最大值）在 TA = 25℃
- 高抗噪性：VNIH = VNIL = 28
- 输入端提供掉电保护
- 平衡的传输延迟
- 设计工作电压范围为 2.0 V 至 5.5 V
- 低噪声：VOLP = 0.8 V（最大值）
- 引脚和功能与其他标准逻辑系列兼容
- 锁存性能超过 300 mA
- ESD 性能：人体模型 > 2000 V；机器模型 > 200 V
- 芯片复杂度：60 个 FET 或 15 个等效门
- NLV 前缀适用于汽车及其他需要独特现场和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
- 这些器件无铅且符合 RoHS 标准
