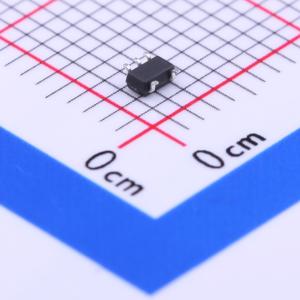

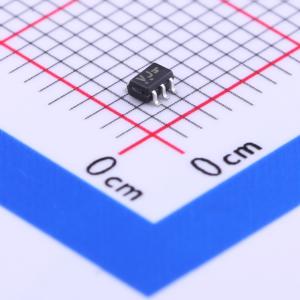

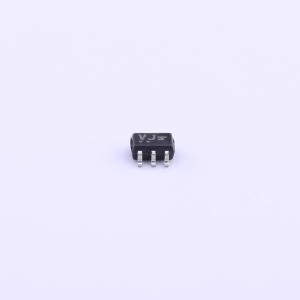

温馨提醒：图片仅供参考，商品以实物为准
M74VHC1GT02DFT1G
单路二输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC1G02 / MC74VHC1GT02 是一款采用超小尺寸封装的先进高速 CMOS 双输入或非门。MC74VHC1G02 具有 CMOS 电平输入阈值，而 MC74VHC1GT02 具有 TTL 电平阈值
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1GT02DFT1G
- 商品编号
- C233568
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.4V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 280mV；800mV；450mV | |
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
