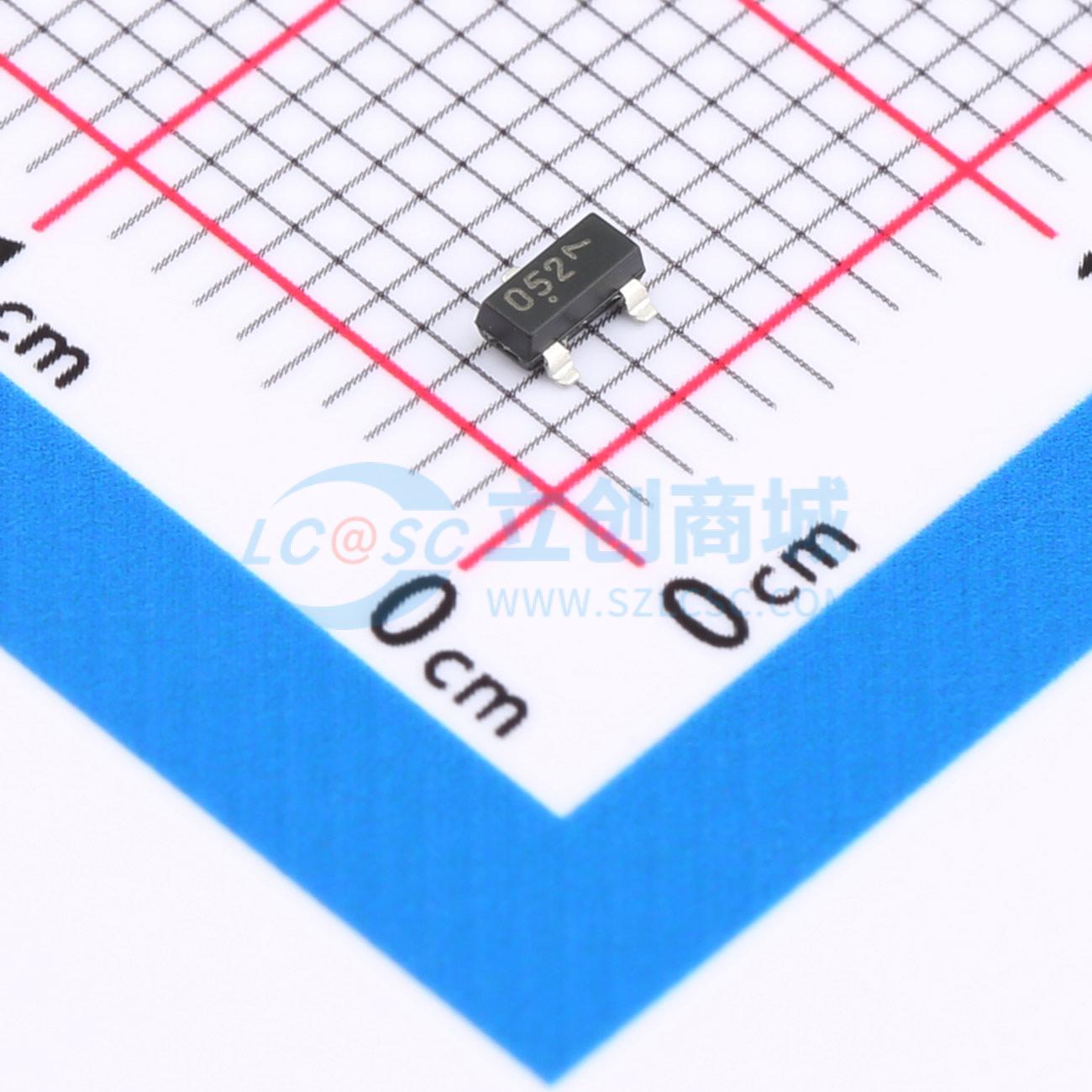

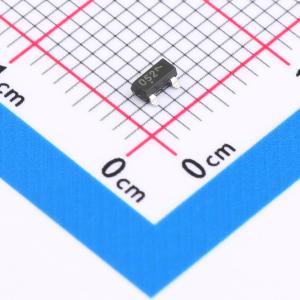

温馨提醒：图片仅供参考，商品以实物为准
PACDN042Y3R
ESD 5.5V 6.1V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PACDN042/43/44/45/46系列浪涌保护阵列可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。PACDN042/43/44/45/46器件能安全消散ESD冲击，超过了IEC 61000 - 4 - 2国际标准的4级（±8 kV接触放电）。使用IEC 61000 - 4 - 2接触放电方法测试时，所有引脚均能承受±20 kV的ESD脉冲。按照MIL - STD - 883D（方法3015）人体模型（HBM）ESD规范，所有引脚都能防护大于±30 kV的接触放电。
- 品牌名称
- onsemi(安森美)
- 商品型号
- PACDN042Y3R
- 商品编号
- C233486
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V；6.1V | |
| 钳位电压 | 6.8V | |
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
PACDN042/43/44/45/46系列浪涌保护阵列可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。PACDN042/43/44/45/46器件能安全消散ESD冲击，超过IEC 61000 - 4 - 2国际标准4级（±8kV接触放电）。使用IEC 61000 - 4 - 2接触放电方法时，所有引脚均能承受±20kV的ESD脉冲。按照人体模型（HBM）ESD的MIL - STD - 883D（方法3015）规范，所有引脚可免受大于±30kV的接触放电影响。
商品特性
- 二、三、四、五或六个浪涌保护
- 紧凑型SMT封装，节省电路板空间，便于在空间受限的应用中进行布局
- 依据IEC 61000 - 4 - 2国际标准，提供高达±20kV接触放电的系统内ESD保护
- 这些器件为无铅产品，符合RoHS标准
应用领域
- 保护PC端口，包括USB端口、串行端口、并行端口、IEEE1394端口、对接端口、专用端口等的ESD防护
- 保护易受高ESD水平影响的接口端口或IC引脚
