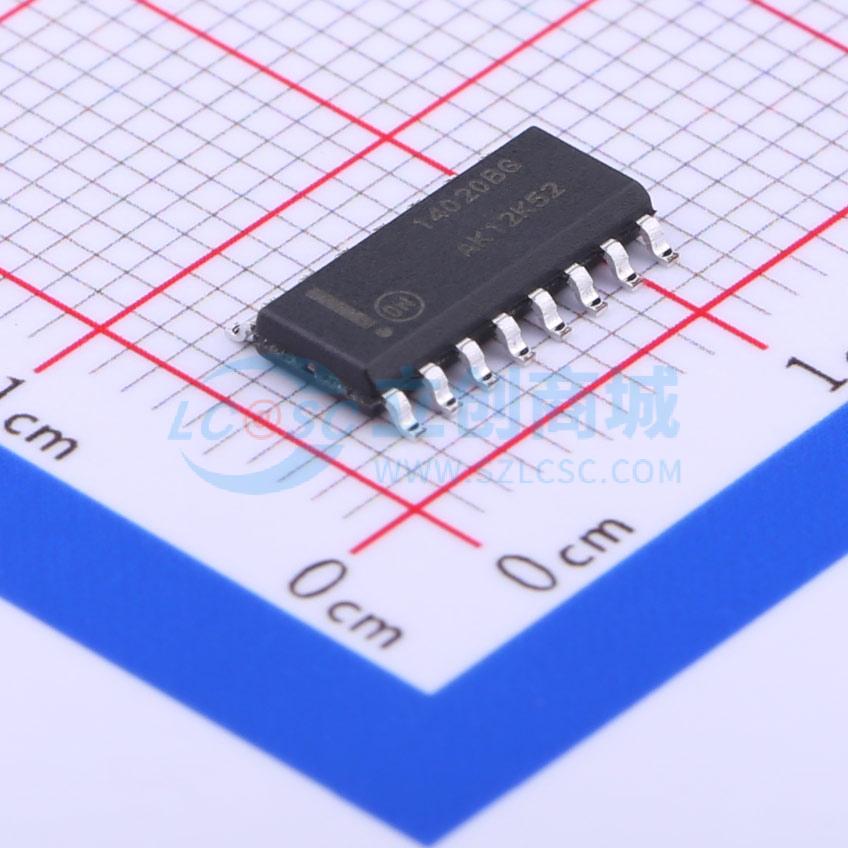

温馨提醒：图片仅供参考，商品以实物为准
MC14020BDR2G
14位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC14020B 14 级二进制计数器在一个单片结构中使用 MOS P 沟道和 N 沟道增强模式器件构造。此零件具有输入波整形电路和 14 级波纹载波二进制计数器。该器件在时钟脉冲的负向边前进一个计数。应用包括时间延迟电路、计数器控制和分频电路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14020BDR2G
- 商品编号
- C233500
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.302克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计时方向 | - | |
| 工作电压 | 3V~18V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 | |
| 复位方式 | 异步 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | - | |
| 计数速率 | 8MHz | |
| 工作温度 | -55℃~+125℃ | |
| 每个元件位数 | 14 | |
| 传播延迟(tpd) | 560ns | |
| 功能特性 | 复位功能；静态运行 |
应用领域
- 时间延迟电路
- 计数控制
- 频率分频电路
