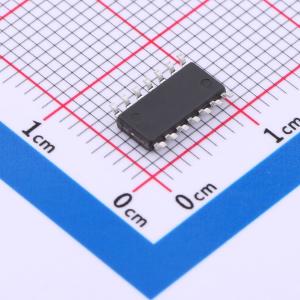

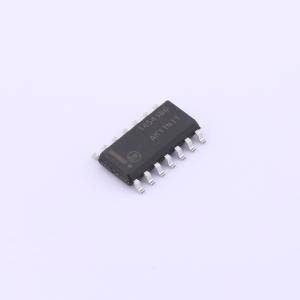

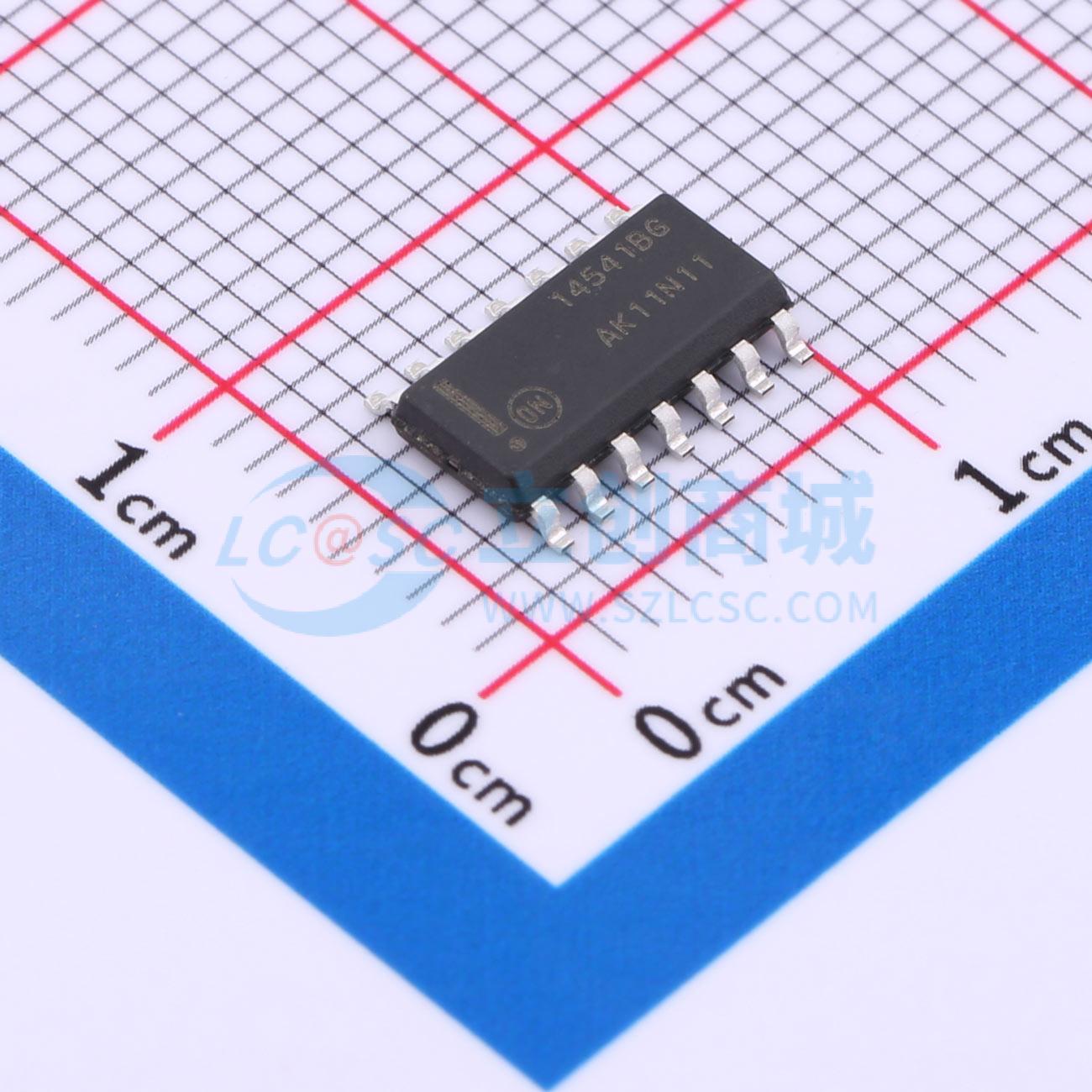

MC14541BDG

MC14541B可编程定时器由一个16级二进制计数器、一个用于与外部电容和两个电阻一起使用的集成振荡器、自动上电复位电路以及输出控制逻辑组成。在指定的VDD范围内，通过接通电源来初始化定时，此时上电复位被使能并初始化计数器。当电源已经接通时，可以施加外部复位脉冲。一旦初始复位命令释放，振荡器将以由外部RC网络决定的频率开始振荡。16级计数器将振荡器频率(fosc)分频，第n级的频率为fosc/2^n。

特性：

• 可用输出：28, 210, 213 或 216
• 在正边沿时钟转换时递增
• 内置低功耗RC振荡器，在温度范围内±2%精度，供电±20%，处理<10 kHz时±3%
• 如果有外部时钟可用，则可以旁路振荡器（将外部时钟应用于引脚3）
• 外部主复位完全独立于自动复位操作，可作为2^n频率分频器或单次转换定时器工作
• Q/Q选择提供输出逻辑电平灵活性
• 复位（自动或主）在复位期间禁用振荡器以提供无主动功率损耗
• 时钟调节电路允许非常慢的时钟上升和下降时间操作
• 自动复位在上电时初始化所有计数器
• 电源电压范围：=3.0 Vdc 至 18 Vdc（自动复位禁用时，引脚5=VDD）；=8.5 Vdc 至 18 Vdc（自动复位启用时，引脚5=VSS）
• NLV前缀适用于汽车及其他需要特定现场和控制变更要求的应用；符合AEC-Q100标准且具备PPAP能力
• 这些器件是无铅的，并符合RoHS标准

• 数字定时器应用
• 当主复位（MR）接收到正脉冲时，内部计数器和锁存器被复位。Q输出变高并保持高电平，直到选中的（通过A和B）时钟脉冲数被计数，然后Q输出变低并保持低电平，直到另一个输入脉冲被接收。
• 这个“单次触发”是完全可重触发的，并且与输入频率一样准确。如果需要更高的精度，可以使用外部时钟（引脚3是时钟输入，引脚1和2是输出）。
• 注意，在初始上电后需要一个等于所需脉冲宽度的设置时间，在此期间Q输出将为高电平。
