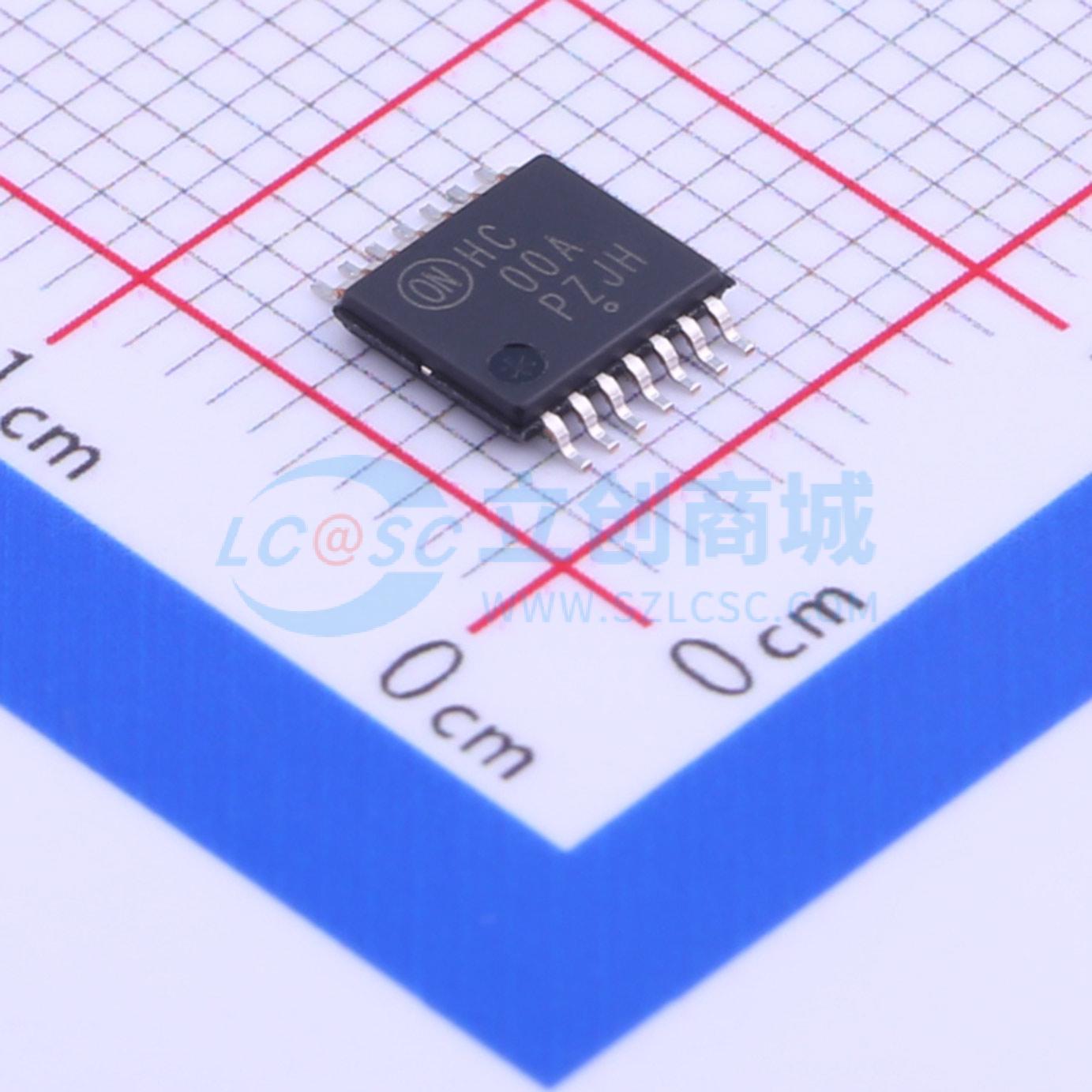

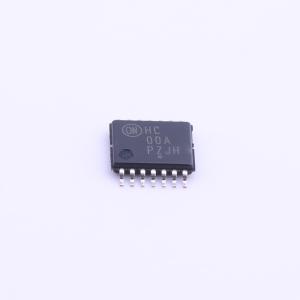

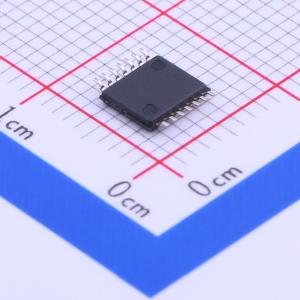

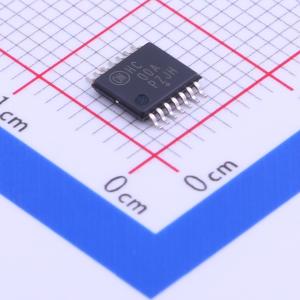

温馨提醒：图片仅供参考，商品以实物为准
MC74HC00ADTR2G
四路二输入与非门
- 描述
- MC74HC00A的引脚排列与LS00相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，其输入也与LSTTL输出兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC00ADTR2G
- 商品编号
- C233527
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；2.1V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；900mV；1.8V | |
| 输出高电平(VOH) | 5.48V；2.48V；1.9V；3.98V | |
| 输出低电平(VOL) | 400mV；330mV；260mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 13ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
交货周期
订货55-57个工作日购买数量
(2500个/圆盘，最小起订量 7500 个)个
起订量：7500 个2500个/圆盘
