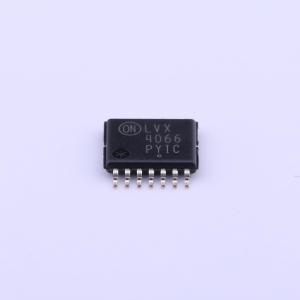

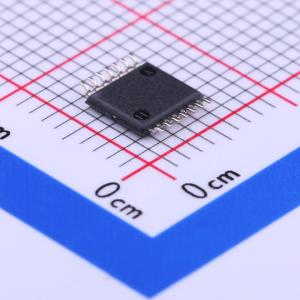

MC74LVX4066DTR2G

MC74LVX4066 四通道模拟开关/多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74LVX4066 是一款高速硅栅CMOS模拟开关/多路复用器/解复用器，具有低导通电阻和低关断泄漏电流。
品牌名称: onsemi(安森美)
商品型号: MC74LVX4066DTR2G
商品编号: C233548
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

MC74LVX4066采用硅栅CMOS技术，实现了快速传播延迟、低导通电阻和低关断通道漏电流。这款双向开关/多路复用器/解复用器可控制在整个电源电压范围（从VCC到GND）内变化的模拟和数字电压。 LVX4066的引脚排列与金属栅CMOS MC14066和高速CMOS HC4066A相同。每个器件有四个独立的开关。该器件的设计使得导通电阻（RON）在输入电压范围内比金属栅CMOS模拟开关的RON更具线性。开/关控制输入与标准CMOS输出兼容；通过上拉电阻，它们也与LSTTL输出兼容。

商品特性

快速开关和传播速度
高开/关输出电压比
开关间串扰低
所有输入/输出均有二极管保护
宽电源电压范围（VCC - GND） = 2.0至6.0伏
模拟输入电压范围（VCC - GND） = 2.0至6.0伏
与MC14016或MC14066相比，在输入电压范围内线性度更高且导通电阻更低
低噪声
芯片复杂度：44个FET或11个等效门
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	4
	工作电压	2V~6V

	属性	参数值
	导通电阻(Ron)	25Ω
	工作温度	-55℃~+85℃
	带宽	150MHz
	传播延迟(tpd)	1ns
