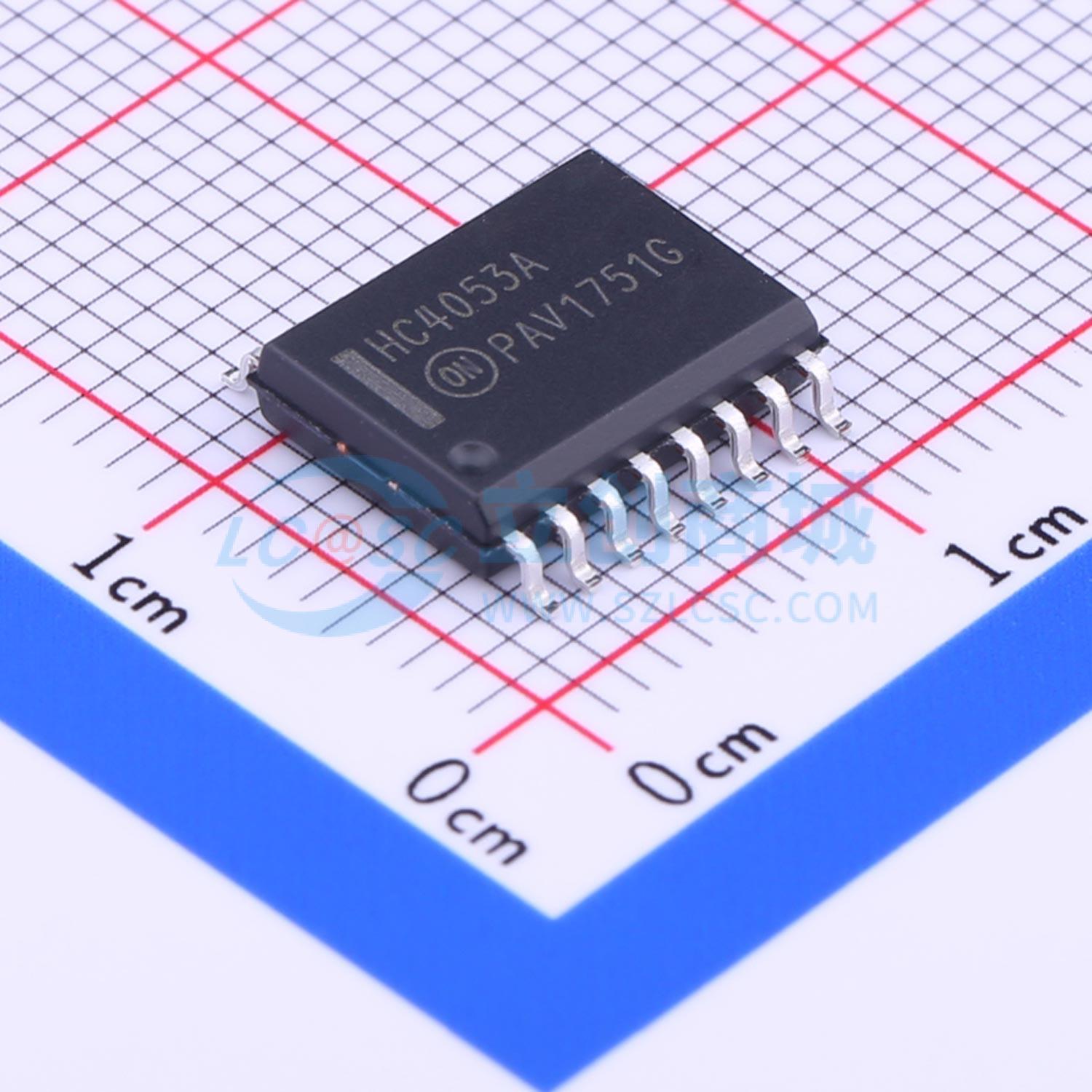

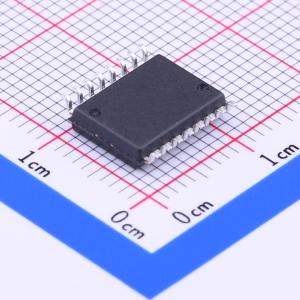

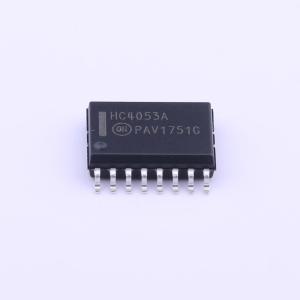

MC74HC4053ADWR2G
MC74HC4053ADWR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能硅门极 CMOS MC74HC4051A、MC74HC4052A 和 MC74HC4053A 使用硅门极 CMOS 技术来实现快速传播延迟、低导通电阻和低关断漏电流。这些模拟多路复用器/信号分离器控制在整个电源范围（从 VCC 到 VEE）内变化的模拟电压。HC4051A、HC4052A 和 HC4053A 与金属门极 MC14051AB、MC14052AB 和 MC14053AB 的引脚输出相似。沟道选择输入通过模拟开关决定将哪个模拟输入/输出连接到公用输出/输入。启用引脚为高电平时，所有模拟开关都关闭。沟道选择和启用输入与标准 CMOS 输出兼容；带上拉电阻，它们与 LSTTL 输出兼容。此类器件的设计使得基于输入电压的导通电阻 (Ron) 比金属门极 CMOS 模拟开关的 Ron 的线性更强。有关带注入电流保护的多路复用器/信号分离器，请参见 HC4851A 和 HC4852A。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC4053ADWR2G
- 商品编号
- C233536
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 125Ω | |
| 工作温度 | -55℃~+125℃ | |
| 带宽 | 120MHz | |
| 传播延迟(tpd) | 85ns |
