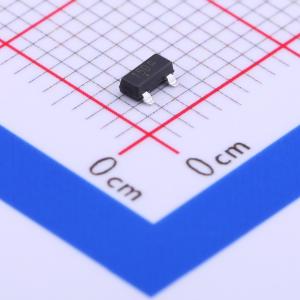

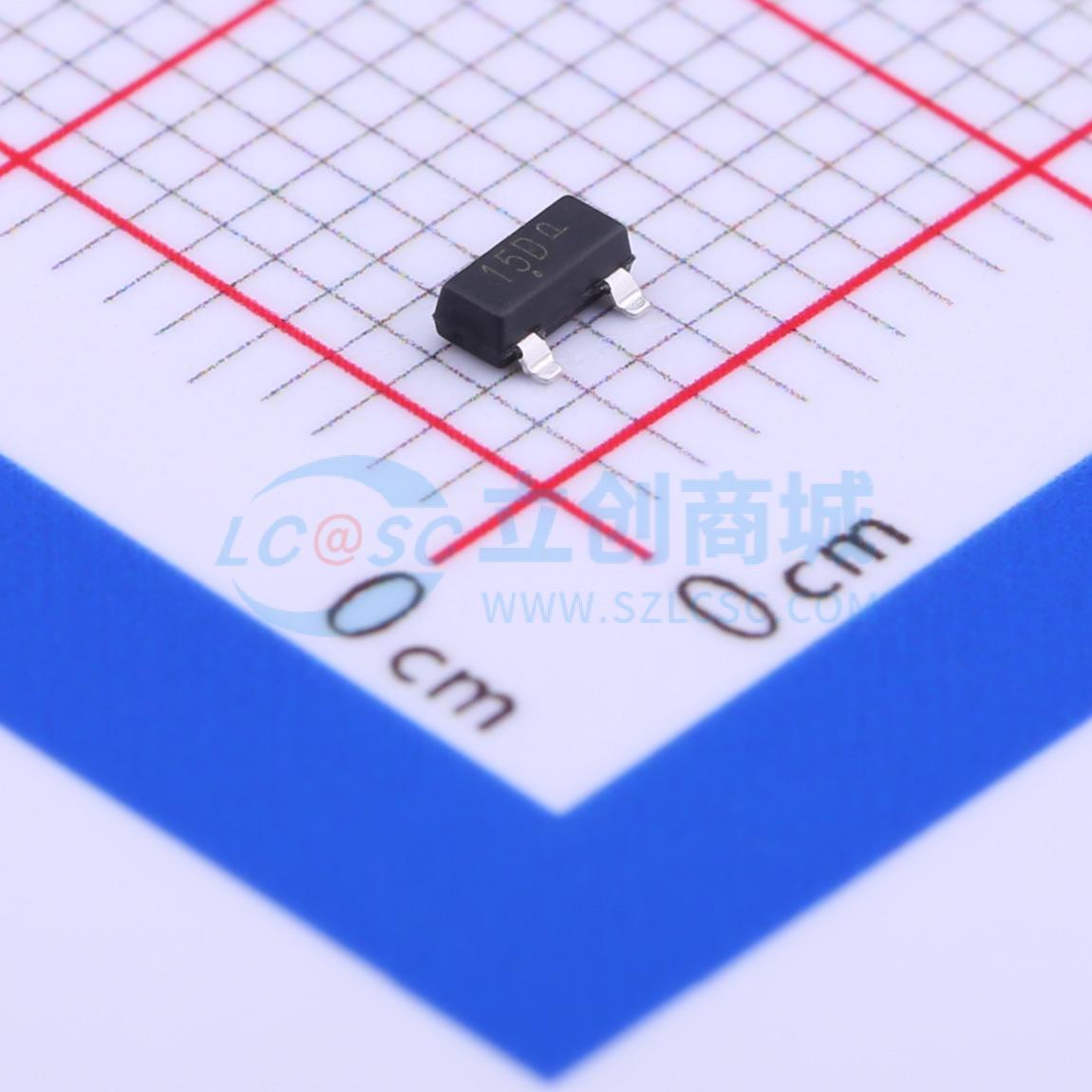

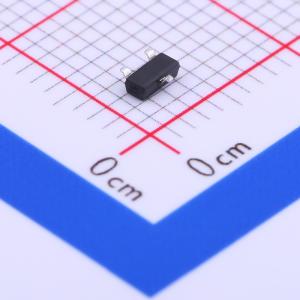

MMBZ15VDLT1G
单向TVS 12.8V截止 峰值浪涌电流：1.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式硅齐纳二极管专为需要保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。其双结共阴极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MMBZ15VDLT1G
- 商品编号
- C236182
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12.8V | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 1.9A | |
| 峰值脉冲功率(Ppp) | 40W@1.0ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
这些双片式硅齐纳二极管专为需要保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。其双结共阴极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SOT−23封装可实现两种独立的单向配置或单一的双向配置
- 标准齐纳击穿电压范围：15 V、27 V、39 V
- 峰值功率：按图5波形，在1.0 ms时为40 W（双向）
- 按人体模型，静电放电等级为3B级（超过16 kV）
- 符合IEC61000−4−2标准的4级静电放电等级，±30 kV接触放电
- 低泄漏电流 <100 nA
- 可燃性等级：UL 94 V−O
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 在每个电子控制单元（ECU）中（相应地需要降低CΠ负载）或在诊断链路连接器（DLC）附近的中心点
