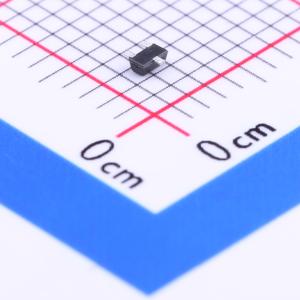

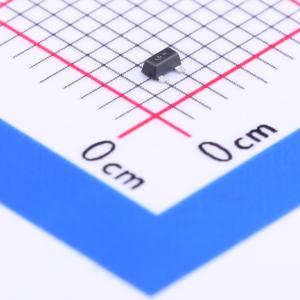

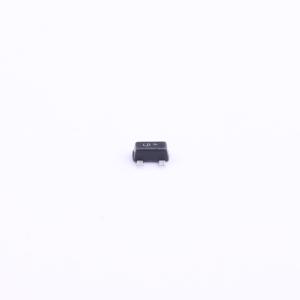

温馨提醒：图片仅供参考，商品以实物为准
NZL5V6AXV3T1G
双向ESD 3V截止 峰值脉冲电流：4.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式硅ESD保护二极管适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NZL5V6AXV3T1G
- 商品编号
- C233485
- 商品封装
- SC-89-3
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 4.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
这些双片式硅ESD保护二极管适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SC-89封装，可实现两种独立的单向配置或单双向配置
- 按人体模型标准，ESD等级为N级（超过16 kV）
- 符合IEC61000-4-2 4级标准
- 低泄漏电流 < 5.0 μA
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），且符合RoHS标准
应用领域
-计算机接口保护-微处理器保护
