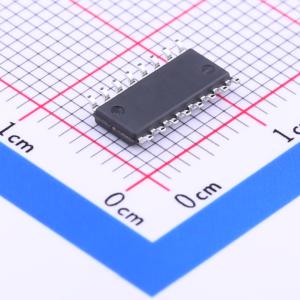

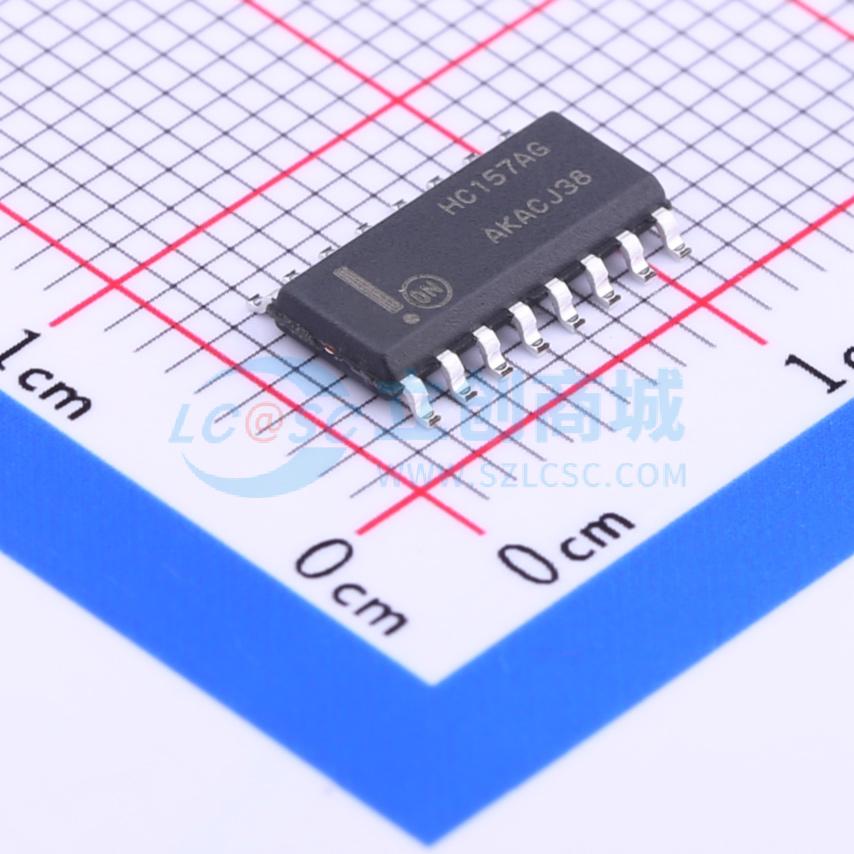

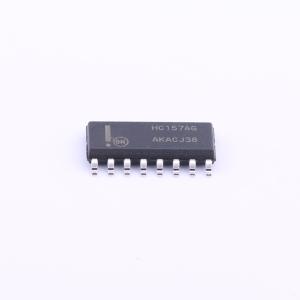

MC74HC157ADR2G

MC74HC157A 的引脚与 LS157 完全相同。该设备的输入与标准 CMOS 输出兼容；通过上拉电阻，它们也与 LSTTL 输出兼容。此设备根据选择输入将2个字节（A或B）路由到单个端口（Y）。数据以非反相形式呈现于输出端。当输出使能输入为高电平时，所有四个 Y 输出均被设置为低电平。

• 输出驱动能力：10个LSTTL负载
• 输出直接接口到CMOS、NMOS和TTL
• 工作电压范围：2.0至6.0 V
• 低输入电流：1.0 μA
• 高噪声抗扰特性，符合CMOS器件的特点
• 符合JEDEC标准No. 7A的要求
• 芯片复杂度：82个FET或20.5个等效门
• NLV前缀用于汽车及其他需要独特现场和控制变更要求的应用；符合AEC-Q100标准，并具备PPAP能力
• 这些器件无铅、无卤素/无BFR，并符合RoHS标准

A0, A1, A2, A3 (引脚2, 5, 11, 14)：字节A输入。当选择输入为低电平且输出使能输入为低电平时，这些引脚上的数据被传输到输出端。数据以非反相形式呈现于输出端。

B0, B1, B2, B3 (引脚3, 6, 10, 13)：字节B输入。当选择输入为高电平且输出使能输入为低电平时，这些引脚上的数据被传输到输出端。数据以非反相形式呈现于输出端。

Y0, Y1, Y2, Y3 (引脚4, 7, 9, 12)：数据输出。当输出使能输入为低电平时，所选输入字节在这些输出端呈现。这些引脚上的数据以非反相形式存在。当输出使能输入为高电平时，输出均为低电平。

选择 (引脚1)：字节选择。此输入确定要传输到输出的数据字。此输入为低电平时选择A输入，高电平时选择B输入。

输出使能 (引脚15)：输出使能输入。当此输入为低电平时，允许所选输入数据在输出端呈现。当此输入为高电平时，所有输出均为低电平。
