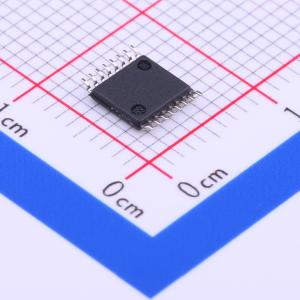

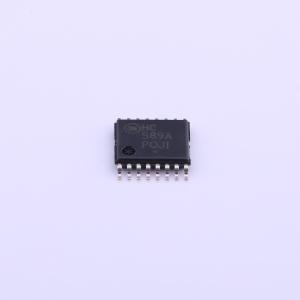

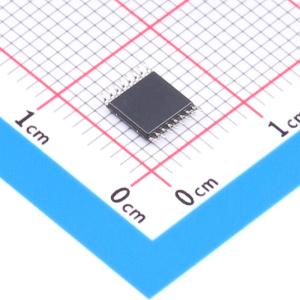

温馨提醒：图片仅供参考，商品以实物为准
MC74HC589ADTR2G
三态输出 8位并行或串行至串行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能硅门极 CMOS MC74HC589A 的功能与 HC597 相似，但不是 3 态器件。该器件输入兼容标准的 CMOS 输出；带有上拉电阻器，可兼容 LSTTL 输出。此器件包括一个 8 位存储锁存，为 8 位移位寄存器馈送并行数据。数据也可串行加载（参见功能表）。移位寄存器 QH 是一种三态输出，使得此器件能够用于总线导向的系统。HC589A 直接接口 CMOS MPU 和 MCU 上的 Motorola SPI 串行数据端口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC589ADTR2G
- 商品编号
- C233472
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 25ns@6V,50pF |
