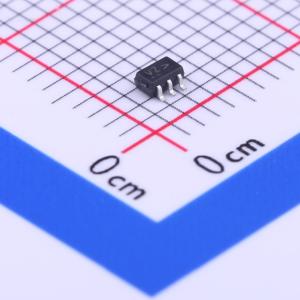

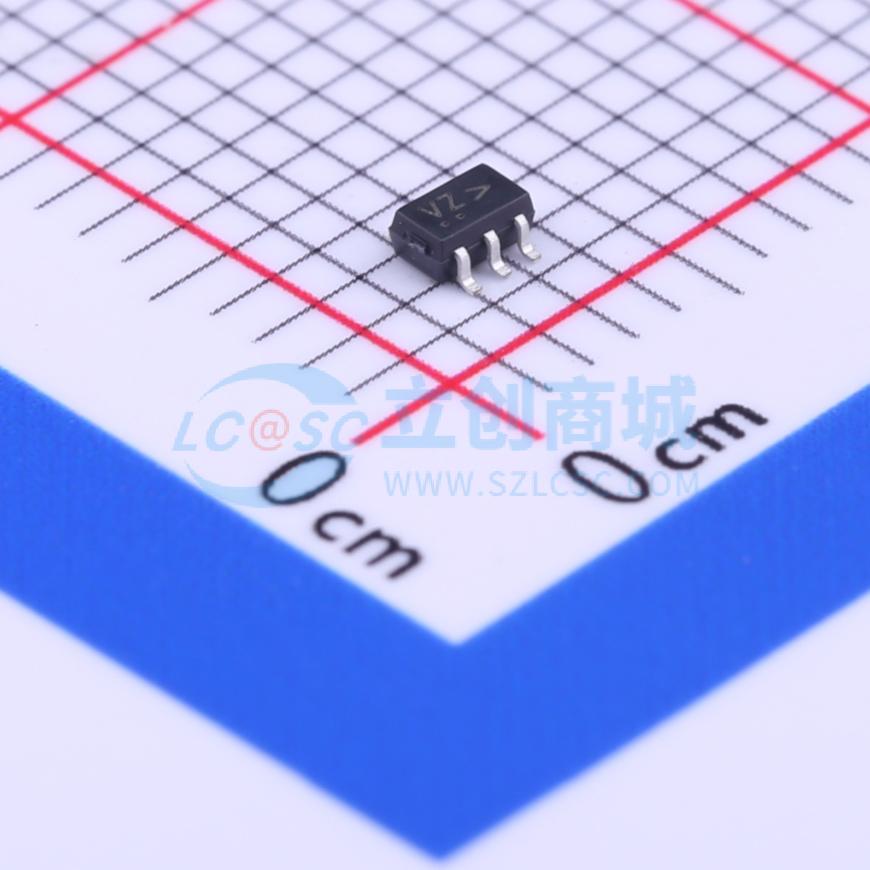

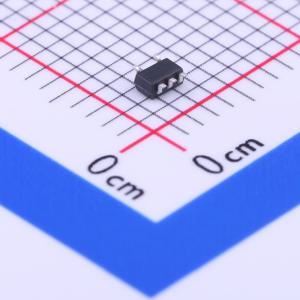

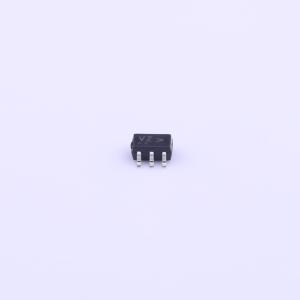

M74VHC1G135DFT1G
带漏极开路输出的二输入与非施密特触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC1G135是一款单门CMOS施密特与非触发器，采用硅栅CMOS技术制造，具有漏极开路输出。它能实现与等效双极肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1G135DFT1G
- 商品编号
- C233440
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 输入高电平(VIH) | 2.25V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 650mV~1.45V | |
| 输出低电平(VOL) | 360mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 9.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 用于增强噪声抗扰性或整形缓慢变化的波形
- 用于接口5V电路到任何电压在VCC和7V之间的电路，使用外部电阻和电源
