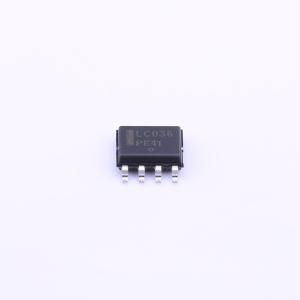

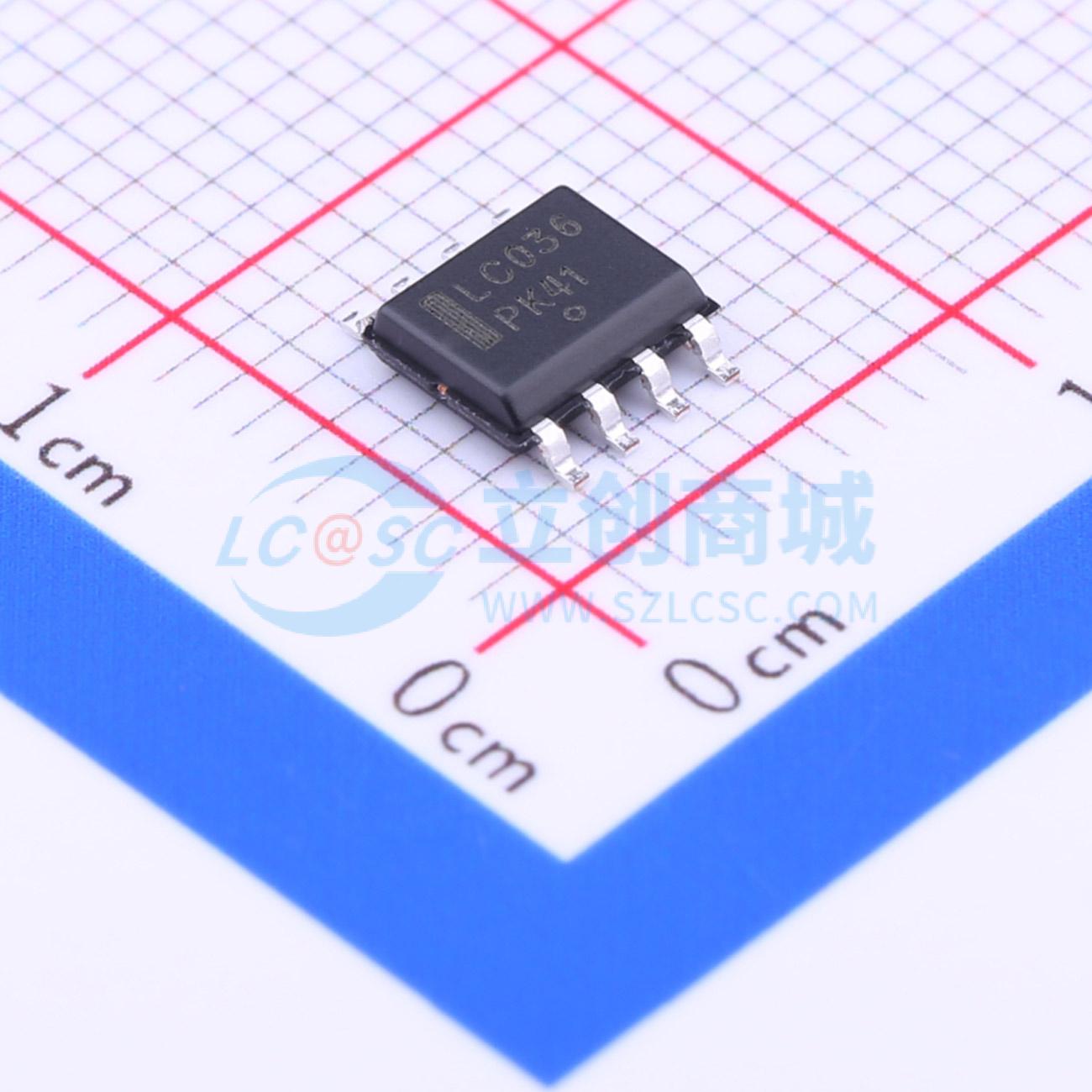

温馨提醒：图片仅供参考，商品以实物为准
LC03-6R2G
100A@8/20us
- 描述
- 浪涌保护二极管阵列旨在保护敏感电子设备，如通信系统、计算机和计算机外设，免受由闪电、静电放电 (ESD) 和电气快速瞬变 (EFT) 引起的瞬态过电压条件的损害。由于其相对较低的电容 (<25 pF)，可用于高速 I/O 数据线，如 USB 1.1 端口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LC03-6R2G
- 商品编号
- C233438
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF；25pF |
商品概述
LC03 - 6浪涌保护器旨在保护连接到高速通信线路的设备免受静电放电 (ESD)、电气快速瞬变 (EFT) 和雷击的影响。
商品特性
- SO - 8封装
- 峰值功率 - 2000W（8×20μS）
- ITU K.20标准下I_PP = 40A (5/310μs)
- Bellcore 1089（楼内）标准下100A (2/10μS)
- 静电放电等级：
- IEC 61000 - 4 - 2 (ESD) 15kV（空气放电）8kV（接触放电）
- IEC 61000 - 4 - 4 (EFT) 40A (5/50ns)
- IEC 61000 - 4 - 5 (雷击) 95A (8/20μs)
- UL阻燃等级为94 V - 0
- 提供无铅封装
应用领域
- 高速通信线路保护
- Protection of sensitive electronic devices such as communication systems, computers, and computer peripherals from transient overvoltage damage caused by lightning strikes, electrostatic discharge (ESD), and electrical fast transients (EFT)
- High - speed I/O data lines, such as USB 1.1 ports
- T1/E1 line card protection (intra - building)
