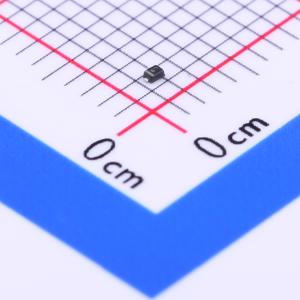

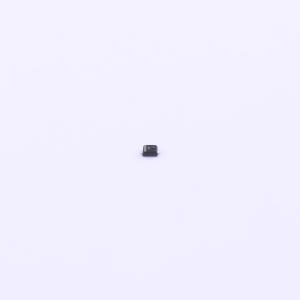

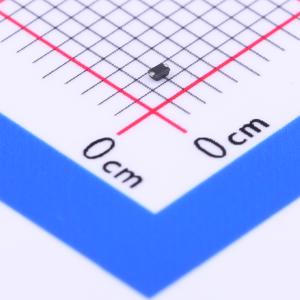

温馨提醒：图片仅供参考，商品以实物为准
SZESD9X5.0ST5G
单向ESD 5V截止 峰值脉冲电流：8.7A@8/20us
- 描述
- ESD9X系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和其他许多对电路板空间要求较高的便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD9X5.0ST5G
- 商品编号
- C233432
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.3V | |
| 峰值脉冲电流(Ipp) | 8.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 107W@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
ESD9X系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和其他许多对电路板空间要求较高的便携式应用。
商品特性
- 低钳位电压
- 小外形尺寸：0.039英寸x 0.024英寸（1.0毫米x 0.60毫米）
- 低本体高度：最大0.017英寸（0.43毫米）
- 关断电压：3.3 V - 12 V
- 低泄漏
- 典型响应时间<1 ns
- 3类ESD等级：根据人体模型（>16 kV）
- IEC61000 - 4 - 2 4级ESD保护
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 手机
- MP3播放器
- 数码相机
- 便携式应用
