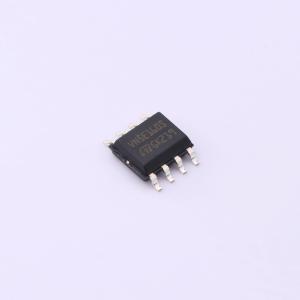

VN5E160STR-E
单通道汽车应用高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN5E160STR-E
- 商品编号
- C2149863
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 14A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~28V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
VN5E160S-E 是一款单通道高边驱动器，采用ST专有的VIPower M0-5技术制造，并封装在小巧的SO-8封装中。它设计用于驱动汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3V和5V CMOS接口。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行的浪涌和过载主动管理、带有自动重启功能的过温关断以及过压主动钳位。每个输出通道都关联了一个专用的低电平数字状态引脚，以提供增强的诊断功能，包括快速检测过载和对地短路、过温指示、对VCC短路诊断以及开路负载检测（ON & OFF状态）。可以通过将STAT_DIS引脚拉高来禁用整个器件的诊断反馈，从而允许与其他类似器件进行线或连接。
商品特性
- 最大瞬态电源电压：41V
- 工作电压范围：4.5至28V
- 最大导通状态电阻（每通道）：160mΩ
- 限流（典型值）：10A
- 关断状态电源电流：2 μA (1)
通用
- 通过功率限制主动管理浪涌电流
- 非常低的待机电流
- 3.0V CMOS兼容输入
- 优化的电磁辐射
- 非常低的电磁敏感度
- 符合2002/95/EC欧洲指令
诊断功能
- 开漏状态输出
- 导通状态下开路检测
- 关断状态下开路检测
- 输出短接到Vcc检测
- 过载和短接到地（功率限制）指示
- 热关断指示
保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限制
- 防止地线丢失和Vcc丢失
- 过温关断并自动重启（热关断）
- 反向电池保护
- 静电放电保护
应用领域
- 所有类型的阻性、感性和容性负载
