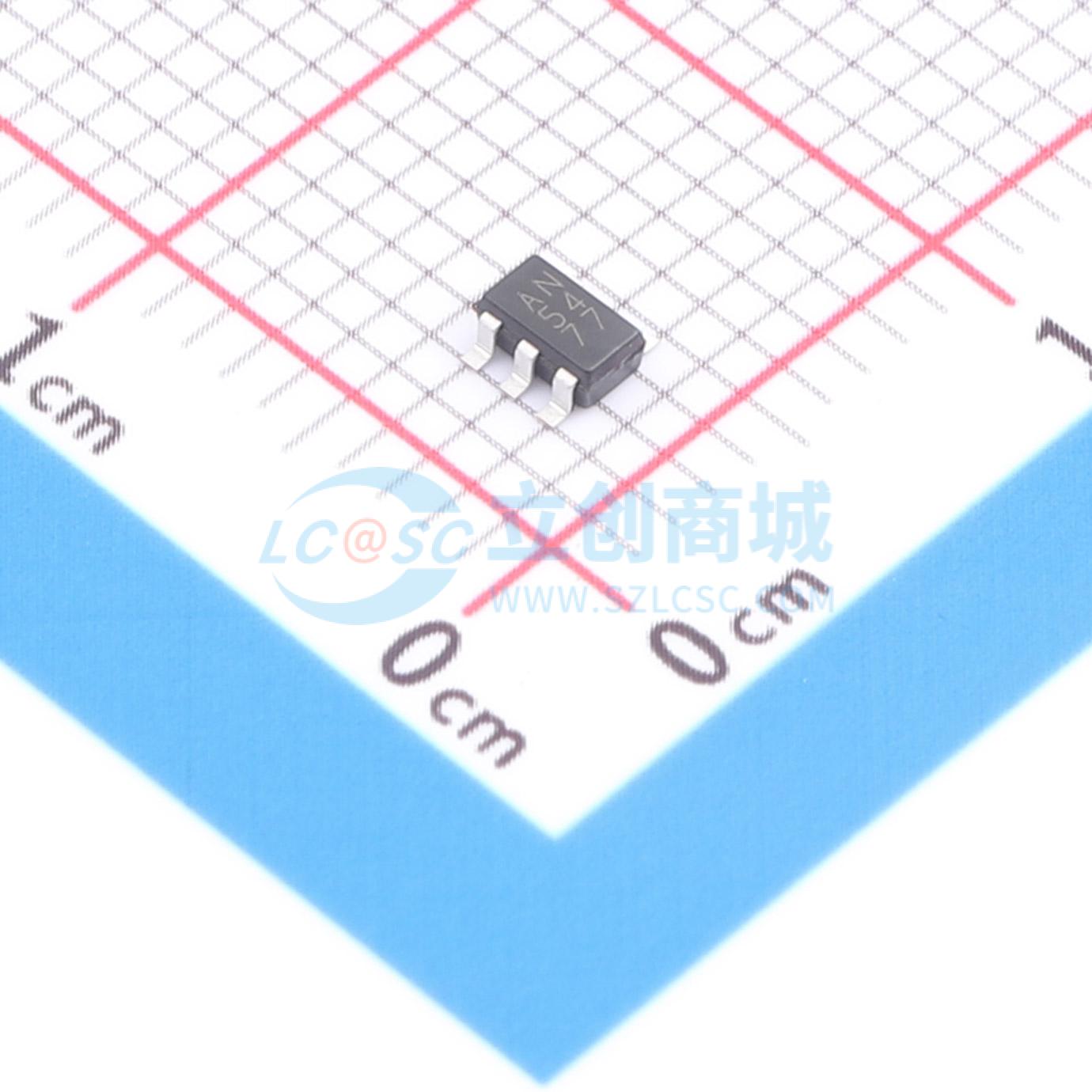

BD2202G-LBTR
BD2202G LBTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2202G-LBTR
- 商品编号
- C2149884
- 商品封装
- SSOP-5-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 导通电阻 | 150mΩ | |
| 工作温度 | -25℃~+85℃ |
商品概述
高侧开关具有过流保护功能，用于存储卡插槽的电源线。在开关部分，集成了一个低导通电阻的N沟道MOSFET。当过流状态持续时间超过过流关断时间时，开关会关闭。关闭后的开关被设置为锁存关闭模式。工作电压范围是2.7V到3.6V，电流限制值设定为400mA和1A。此外，还集成了软启动、欠压锁定和过温保护功能。
商品特性
- 长期支持工业应用产品。
- 单个低导通电阻（典型值 = 150mΩ）N沟道MOSFET
- 连续负载电流：
- 0.2A：(BD2202G)
- 0.5A：(BD2206G)
- 控制输入逻辑：高电平有效
- 软启动功能
- 过流保护电路
- 过温保护电路
- 欠压锁定
应用领域
- 工业设备
- 机顶盒的存储卡插槽
- 数码相机
- 手机
- 笔记本电脑
