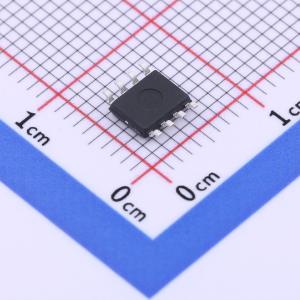

BM2LB150FJ-CE2
汽车2通道低边开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BM2LB150FJ - C 是一款汽车用双路低端开关 IC，内置过流限制电路、热关断电路和过压（有源钳位）保护电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2LB150FJ-CE2
- 商品编号
- C2149917
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 6.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 150mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
BM2LB150FJ-C 是一款汽车用双通道低端开关IC，内置过流限制电路、热关断电路和过压（主动钳位）保护电路。它适用于驱动电阻性、电感性和电容性负载。该IC具有低导通电阻特性，在V_IN = 5V、I_D = 0.5A、T_i = 25°C条件下最大可达150 mΩ。它是一款单芯片集成的电源管理IC，控制部分（CMOS）和功率MOS FET都集成在同一芯片上。封装形式为SOP-J8，并且符合AEC-Q100标准（Grade 1）。其绝对最大额定值包括漏源电压-0.3至+42V、输入电压-0.3至+7V以及输出电流（直流）6.5A（内部限制）。工作温度范围从-40到+150°C。
应用领域
- 2通道低边开关用于驱动电阻性、电感性负载和电容性负载。
