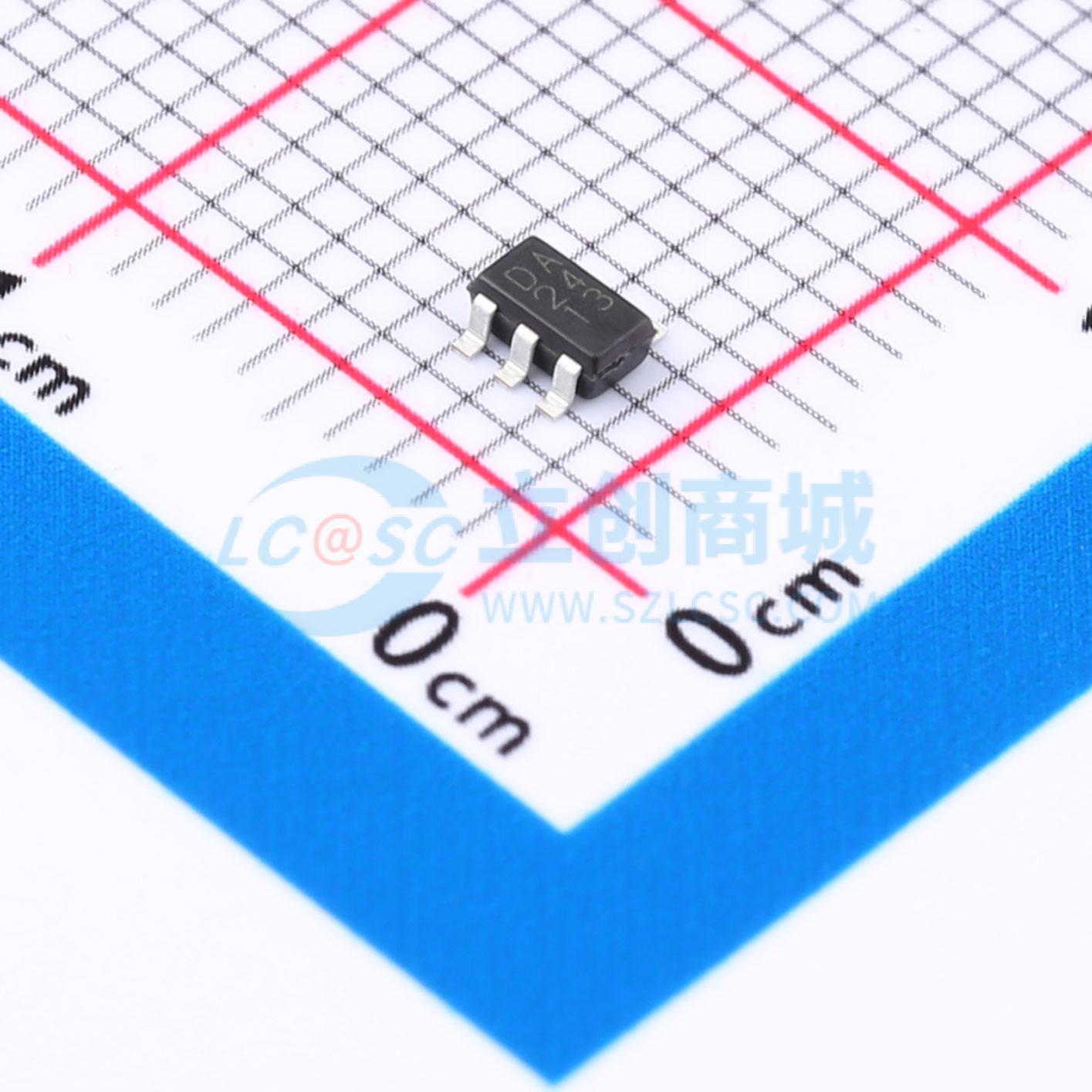

BD2224G-TR
单通道紧凑型高端开关IC，限流0.75A的高端开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2224G和BD2225G是低导通电阻N沟道MOSFET高端功率开关，针对通用串行总线（USB）应用进行了优化。BD2224G和BD2225G具备过流检测、热关断、欠压锁定和软启动功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2224G-TR
- 商品编号
- C2149940
- 商品封装
- SSOP-5-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 750mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 150mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
BD2224G和BD2225G是低导通电阻N沟道MOSFET高侧电源开关，专为通用串行总线(USB)应用优化。这些开关具备过流检测、热关断、欠压锁定(UVLO)和软启动功能。控制输入逻辑对于BD2224G为高电平有效，对于BD2225G为低电平有效。它们适用于消费类电器、个人电脑及电脑外设中的USB集线器。
商品特性
- 过流检测
- 热关断开漏故障标志输出标志输出延迟
- 欠压锁定
- 软启动电路控制输入逻辑
- 高电平有效（BD2224G）
- 低电平有效（BD2225G）
关键规格
- 输入电压范围：2.7V至5.5V
- 导通电阻：150mΩ（典型值）
- 过流阈值：0.55A（最小值），1.0A（最大值）
- 待机电流：0.01μA（典型值）
- 工作温度范围：-40°C至+85°C
应用领域
- USB 集线器在消费电器、PC、PC 外设设备等中的应用。
