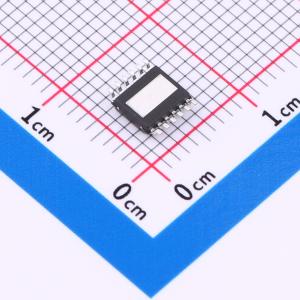

温馨提醒：图片仅供参考，商品以实物为准

IPS160HTR

60V 60mΩ 单高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单个上桥臂开关，面向安全完整性等级（SIL2和SIL3）兼容系统
品牌名称: ST(意法半导体)
商品型号: IPS160HTR
商品编号: C2149948
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

IPS160H（IOUT = 2.5A）和IPS161H（IOUT = 0.6A）是单片器件，可以驱动一端接地的电容性、电阻性或电感性负载。

60V的工作范围和Ron = 60mΩ，结合扩展诊断功能（开路、过载、过温），使得该IC适用于实现适当架构以满足更高SIL等级的应用。内置的过载和热关断保护可确保IC、应用和负载免受电气和热过应力的影响。此外，为了在输出短路时最小化功率损耗，实现了低损耗的短路保护（切断）来限制输出平均电流值及随之而来的器件过热。

通过在引脚4（CoD）上焊接外部电容可以设置切断延迟时间，或者通过焊接电阻禁用此功能。DIAG公共诊断开漏引脚报告了关闭状态下的开路、切断（过载）和热关断情况。

商品特性

8 V 至 60 V 的工作电压范围
最小输出电流限制：2.6 A（IPS160H）或 0.7 A（IPS161H）
非耗散短路保护（切断）
使用外部电容可编程的切断延迟时间
诊断信号化：关闭状态下开路负载、切断和结温关断
快速消磁感应负载
接地断开保护
VCC 断开保护
欠压锁定
设计符合 IEC 61131-2 标准
PSSO12 封装

应用领域

可编程逻辑控制
工业PC外围输入/输出
数控机床
家庭自动化
通用电源开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	4.3A

	属性	参数值
	工作电压	8V~60V
	导通电阻	60mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；欠压保护(UVP)
