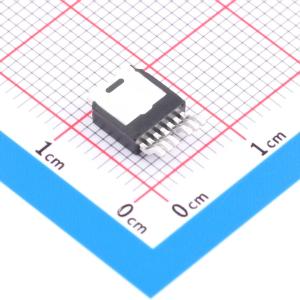

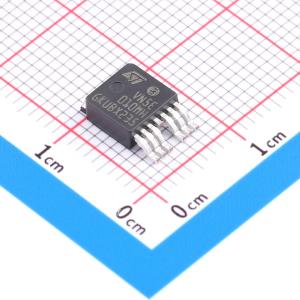

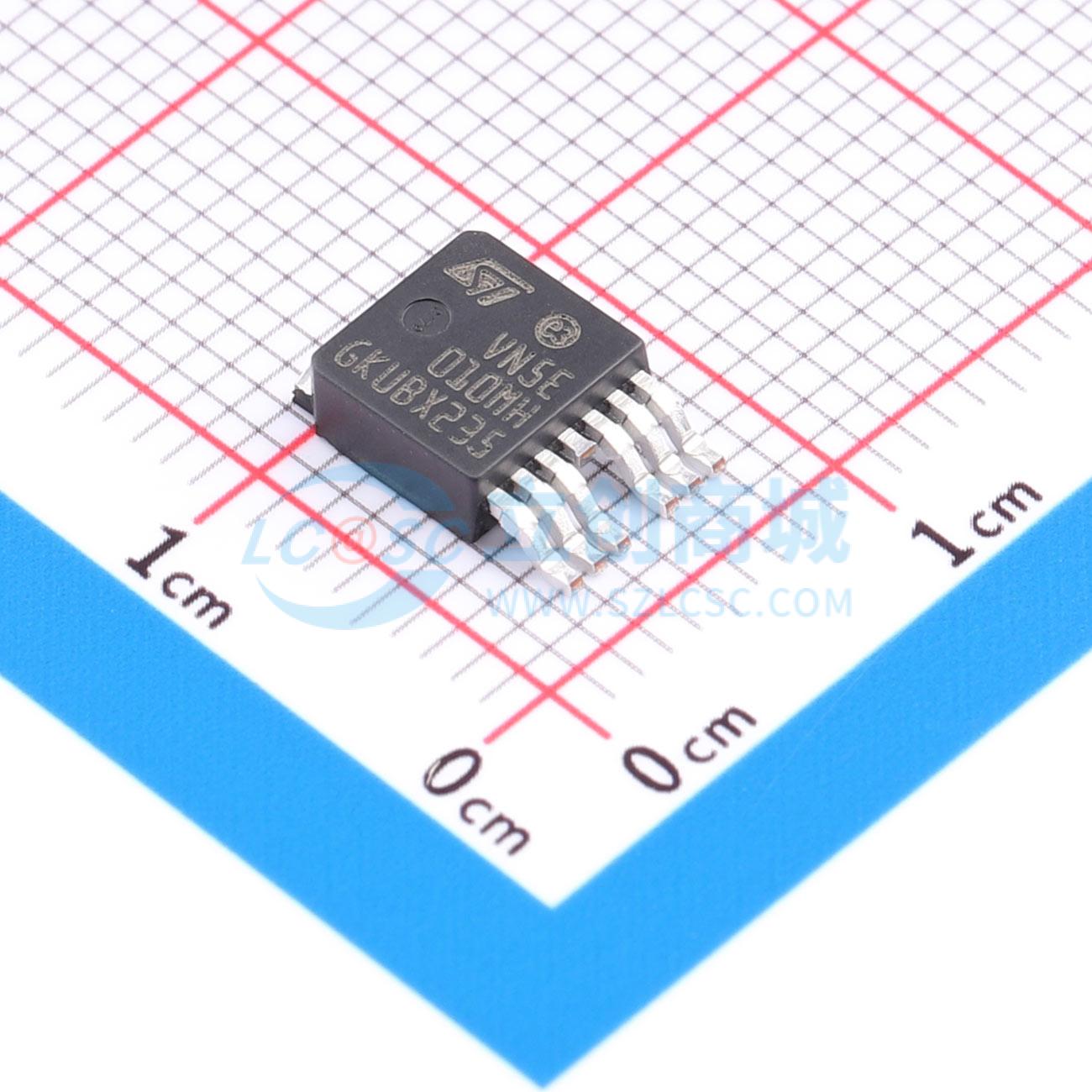

VN5E010MHTR-E

VN5E010MHTR E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持模拟电流感应的单通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN5E010MHTR-E
商品编号: C2149965
商品封装: TO-252-7
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

VN5E010MH-E是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower M0-5技术制造，并采用微型HPAK封装。VN5E010MH-E旨在驱动12 V汽车接地负载，具备保护、诊断功能，且易于与任何微控制器实现3 V和5 V CMOS兼容接口。该器件集成了先进的保护功能，如负载电流限制、通过功率限制实现的浪涌和过载主动管理、带自动重启功能的过温关断以及过压主动钳位。每个输出通道都配有一个专用的模拟电流检测引脚，以提供增强的诊断功能，包括通过功率限制指示和过温指示快速检测过载和接地短路。通过将CS_DIS引脚拉高，可以禁用整个器件的电流检测和诊断反馈，以便与其他类似器件共享外部检测电阻。

商品特性

通过功率限制实现浪涌电流主动管理
极低的待机电流
3 V CMOS兼容输入
优化的电磁辐射
极低的电磁敏感度
符合2002/95/EC欧洲指令
极低的电流检测泄漏
成比例的负载电流检测
宽电流范围内的高电流检测精度
电流检测禁用
输出接地短路指示
过载和接地短路（功率限制）指示
热关断指示
欠压关断
过压钳位
负载电流限制
快速热瞬变的自限功能
防止接地丢失和VCC丢失的保护
带自动重启功能的过温关断（热关断）
功率MOSFET自开启的反接电池保护
静电放电保护

应用领域

所有类型的电阻性、电感性和电容性负载

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	60A
	工作电压	4.5V~28V
	导通电阻	10mΩ
	工作温度	-40℃~+150℃
