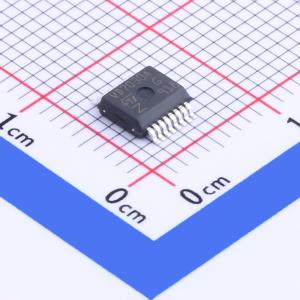

VND7030AJTR
VND7030AJTR
- 描述
- 具有MultiSense模拟反馈的双通道高边驱动器，可用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND7030AJTR
- 商品编号
- C2149972
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 工作电压 | 4V~28V | |
| 导通电阻 | 31mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
该设备是一款采用ST专有的VIPower M0-7技术制造的双通道高边驱动器，封装在PowerSSO-16中。该设备设计用于通过CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及可配置闭锁的过温关断。
FaultRST引脚在发生故障时解锁输出或禁用闭锁功能。
专用的多功能复用模拟输出引脚提供复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，以及过载和对地短路检测、对Vcc短路和OFF状态开路负载检测。
SENSE使能引脚允许在模块低功耗模式期间禁用OFF状态诊断，并允许在类似设备之间共享外部检测电阻。
商品特性
- 最大瞬态电源电压：40V
- 工作电压范围：4至28V
- 典型导通电阻（每通道）：31 mΩ
- 限流（典型值）：56A
- 待机电流（最大值）：0.5 μA
MultiSense诊断功能：
- 多路复用模拟反馈：高精度比例电流镜负载电流、VCC供电电压和TCHIP器件温度
- 过载和对地短路（功率限制）指示
- 热关断指示
- 关断状态开路检测
- 输出对VCC短路检测
- 检测使能/禁用
保护功能：
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限制
- 通过专用故障复位引脚配置过温或功率限制后的锁定
附加特性：
- 接地丢失和VCC丢失
- 通过外部元件实现反极性保护
- 静电放电保护
