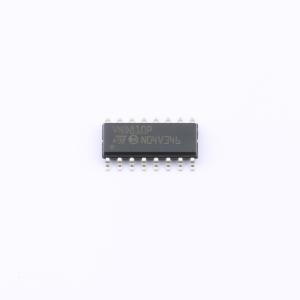

VND810PTR-E
双通道高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VND810P-E 是一款采用 VIPower M0-3 技术设计的单片式器件，用于驱动一侧接地的任何类型负载。有源 VCC 引脚电压钳位功能可保护器件免受低能量尖峰的影响（参见 ISO7637 瞬态兼容性表）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND810PTR-E
- 商品编号
- C2149982
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V~36V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
VND810P-E是一款采用VIPower M0-3技术设计的单片器件，用于驱动一侧接地的任何类型负载。 有源VCC引脚电压钳位可保护器件免受低能量尖峰的影响。 有源电流限制与热关断和自动重启功能相结合，可保护器件免受过载影响。 该器件可在导通和关断状态下检测开路负载情况。在关断状态下可检测输出端与VCC短路的情况。若接地引脚断开，器件将自动关闭。
商品特性
- ECOPACK封装：无铅且符合RoHS标准 汽车级：符合AEC指南
- 极低的待机电流
- 与CMOS兼容的输入
- 导通状态下的开路负载检测
- 关断状态下的开路负载检测
- 热关断保护与诊断
- 欠压关断
- 过压钳位
- 输出端固定于VCC检测
- 负载电流限制
- 反接电池保护
- 静电放电保护
