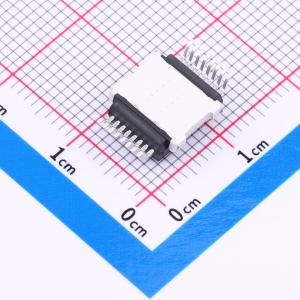

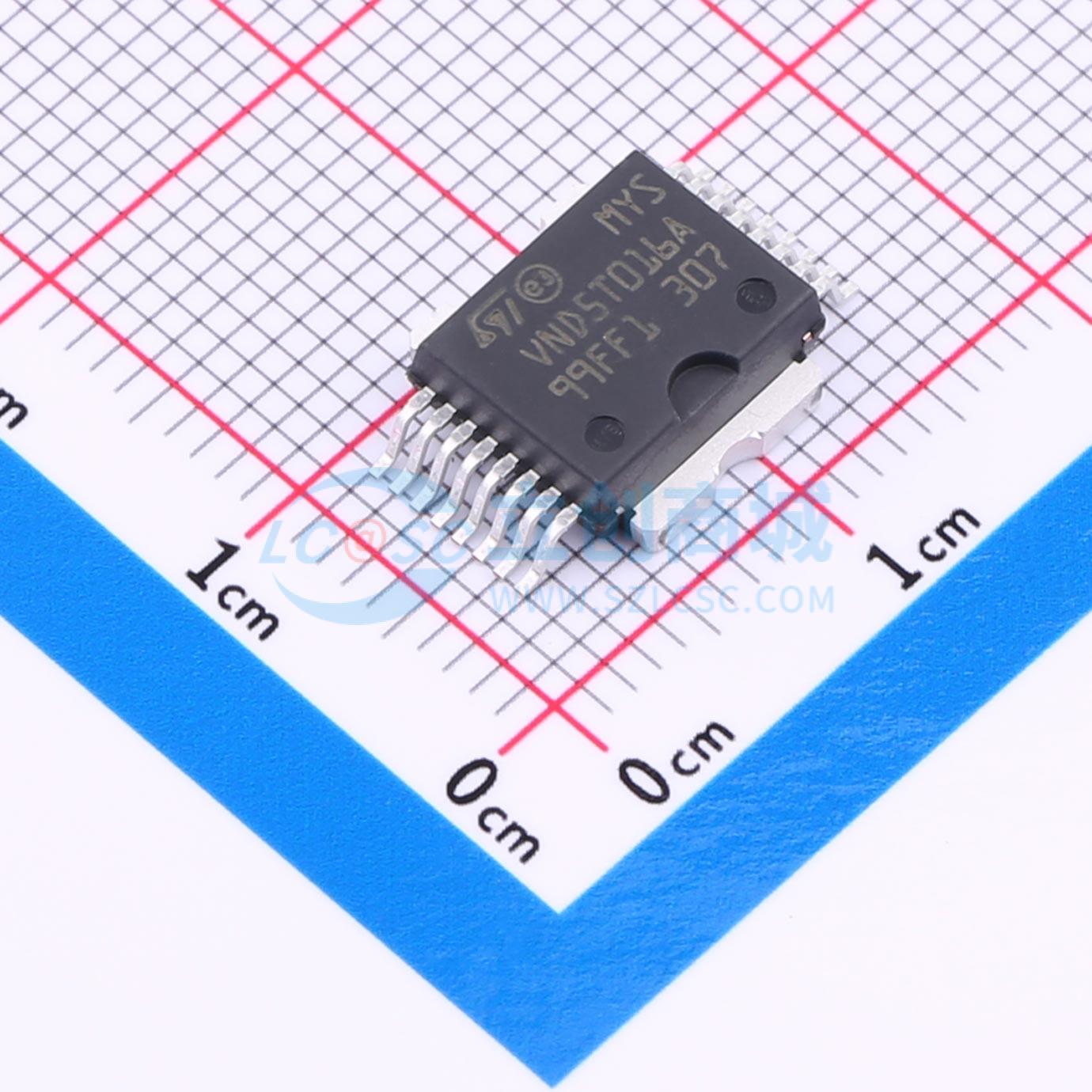

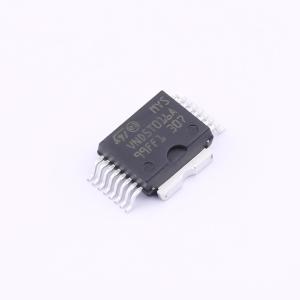

VND5T016ASPTR-E
具有模拟电流检测功能的双通道高侧驱动器，适用于 24V 汽车应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持模拟电流感应的双通道高侧驱动器，用于24V汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND5T016ASPTR-E
- 商品编号
- C2150047
- 商品封装
- PowerSO-16
- 包装方式
- 编带
- 商品毛重
- 1.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 70A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~36V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
VND5T016ASP-E 是一款采用STMicroelectronics vIPower技术制造的设备，用于驱动一端接地的电阻性或电感性负载。活动Vcc引脚电压钳位保护设备免受低能量尖峰的影响。该设备集成了一个模拟电流检测功能，可提供与负载电流成比例的电流。过载、过温或对Vcc短路等故障情况通过电流检测引脚报告。
输出电流限制在过载情况下保护设备。在过载或热关断情况下，设备将锁定关闭。
通过在故障复位待机引脚上施加低电平可以复位设备。
在输入和故障复位待机引脚上持续施加低电平会禁用所有输出并将设备置于待机模式。
商品特性
- 最大瞬态电源电压：58 V
- 工作电压范围：8 至 36 V
- 典型导通电阻（每通道）：16 mΩ
- 电流限制（典型值）：70 A
- 关断状态电源电流：2 μA（所有负载连接时）
一般特性
- 非常低的待机电流
- 3.0 V CMOS 兼容输入
- 优化的电磁发射
- 非常低的电磁敏感度
- 符合欧洲指令 2002/95/EC
- 故障复位待机引脚 (FR_Stby)
- 比例负载电流检测
- 宽范围电流的电流检测精度
- 关断状态开路负载检测
- 输出短路到 Vcc 检测
- 过载和对地短路锁定
- 热关断锁定
- 非常低的电流检测泄漏
保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 防止地线丢失和 Vcc 丢失
- 热关断
- 电池反接保护，带 PowerMOS 自动切换
- 静电放电保护
应用领域
- 所有类型的阻性、感性和容性负载
